27,12 MHz HF hegesztés

A vízálló teljesítményt nem csak a bevonatok biztosítják. Professzionális száraztáskák, vízálló hátizsákok, hűtőtáskák és műszaki kültéri felszerelések esetében a legkritikusabb tényező minden varrás épsége.

atSealock (Yi Fu Long), haladó27,12 MHz nagyfrekvenciás (HF) hegesztési technológiavarrat nélküli molekuláris kötéssel rendelkező vízálló termékek gyártására. A hagyományos varrás- vagy felületfűtési módszerekkel ellentétben a HF-hegesztés állandó fúziót hoz létre a TPU és a PVC-bevonatú anyagok között, lég- és vízzáró varratokat képezve, amelyeket az igényes kültéri környezethez terveztek.

Több mint 25 éves vízálló zacskók gyártási tapasztalatával mérnökcsapatunk ellenőrzött HF hegesztési paramétereket, precíziós hegesztőszerszámokat és többlépcsős minőségellenőrzést alkalmaz, hogy megbízható OEM és ODM vízálló megoldásokat biztosítson a globális kültéri márkák számára.

Mi az a 27,12 MHz-es nagyfrekvenciás hegesztés?

Nagyfrekvenciás (HF) hegesztés, más névenRádiófrekvenciás (RF) hegesztés, egy fejlett gyártási eljárás, amely elektromágneses energia felhasználásával kapcsolja össze a hőre lágyuló anyagokat.

A hagyományos hőhegesztéssel ellentétben, ahol a hő a külső felületről kerül az anyagba, a HF hegesztés hőt termel a polimer szerkezeten belül dielektromos melegítés révén. Ez lehetővé teszi, hogy a TPU rétegek egyenletesen meglágyuljanak és összeolvadjanak anélkül, hogy károsítanák a külső felületet.

Az eredmény nem ragasztott csatlakozás vagy mechanikus rögzítés. Ehelyett a hegesztett terület egységes anyagszerkezetté válik, nagy vízállósággal és kiváló mechanikai szilárdsággal.

Hogyan működik a 27,12 MHz-es HF-hegesztés?

A HF hegesztés működési elve azon alapuldielektromos fűtés. Ha TPU vagy PVC alapú anyagokat helyezünk két hegesztőelektróda közé, nagyfrekvenciás elektromágneses mező keletkezik.

1. Az anyagok poláris molekulái reagálnak az elektromágneses energiára

A hőre lágyuló anyagok, például a TPU poláris molekulaszerkezeteket tartalmaznak. 27,12 MHz-es elektromágneses térben ezek a molekulák gyorsan változtatják az orientációt a váltakozó elektromos térnek megfelelően.

Ez a molekuláris mozgás belső súrlódást hoz létre, és egyenletesen termel hőt a hegesztési területen. Mivel a hő az anyag belsejéből származik, a kötési folyamat mélyebb és stabilabb fúziót hoz létre, mint a külső melegítési módszerek.

2. A molekuláris fúzió vízálló varrást hoz létre

Amikor a hőmérséklet eléri a kívánt olvadáspontot, precíziós hegesztőszerszámokon keresztül nyomást fejtenek ki. A lágyított TPU rétegek összeolvadnak, és állandó kötött szerkezetté hűlnek.

Ez a folyamat kiküszöböli a gyakori szivárgási kockázatokat, amelyeket a következők okoznak:

• Tűlyukak a varrási folyamatokból
• Egyenetlen ragasztóeloszlás
• Csak felületi ragasztás
• Mikro rések a szövetrétegek között

A kajakozáshoz, búvárkodáshoz, horgászathoz, kempingezéshez és tengeri alkalmazásokhoz tervezett vízálló táskák esetében ez a molekuláris szintű kötés kritikus előnyt jelent.

Miért használ a Sealock 27,12 MHz-et a szabványos hegesztési módszerek helyett?

Nem minden hegesztési technológia nyújt azonos teljesítményt. A frekvenciaválasztás, a gép stabilitása, a hegesztési nyomás és az anyagszabályozás közvetlenül befolyásolja a varrat megbízhatóságát.

27,12 MHza nemzetközileg elismert ipari frekvencia, amelyet széles körben használnak nagy igénybevételű hőre lágyuló hegesztési alkalmazásokhoz, mivel stabil energiaelosztást és kiváló vezérlést biztosít a műszaki szövetek feldolgozásakor.

HF hegesztés vs hőtömítés: mi a különbség?

A hőszigetelést és a nagyfrekvenciás hegesztést egyaránt használják vízálló anyagok összekapcsolására, de működési elveik teljesen eltérőek.

A hagyományos hőzárás a hőt a külső felületről az anyagba viszi át. Ez a folyamat nagymértékben függ a hőmérséklet-szabályozástól, a fűtési időtől és a kezelői tapasztalattól. A túlzott hő károsíthatja a TPU bevonatokat, csökkentheti a rugalmasságot, vagy gyenge kötési területeket hozhat létre.

A 27,12 MHz-es nagyfrekvenciás hegesztés belső hőt termel dielektromos energián keresztül.Ez lehetővé teszi, hogy a teljes hegesztési terület egyenletes összeolvadást érjen el, miközben megőrzi az anyag eredeti rugalmasságát és tartósságát.

HF hegesztés és varrás: Miért kell a vízálló zacskók zökkenőmentes ragasztása?

A varrás továbbra is a textiltáskák egyik leggyakoribb gyártási módja. Azonban minden tűszúrás kis nyílásokat hoz létre az anyag szerkezetében.

A mindennapi hátizsákoknál a varrás elfogadható lehet. A kajakozásban, búvárkodásban, horgászatban és tengeri környezetben használt professzionális vízálló termékeknél azonban a varratszivárgás megelőzése válik prioritássá.

A HF hegesztés kiküszöböli a tűlyukakat az anyagok közvetlen összekapcsolásával. Vízálló építési módszerekkel kombinálva a hegesztett varratok jobb védelmet nyújtanak a víz behatolása ellen.

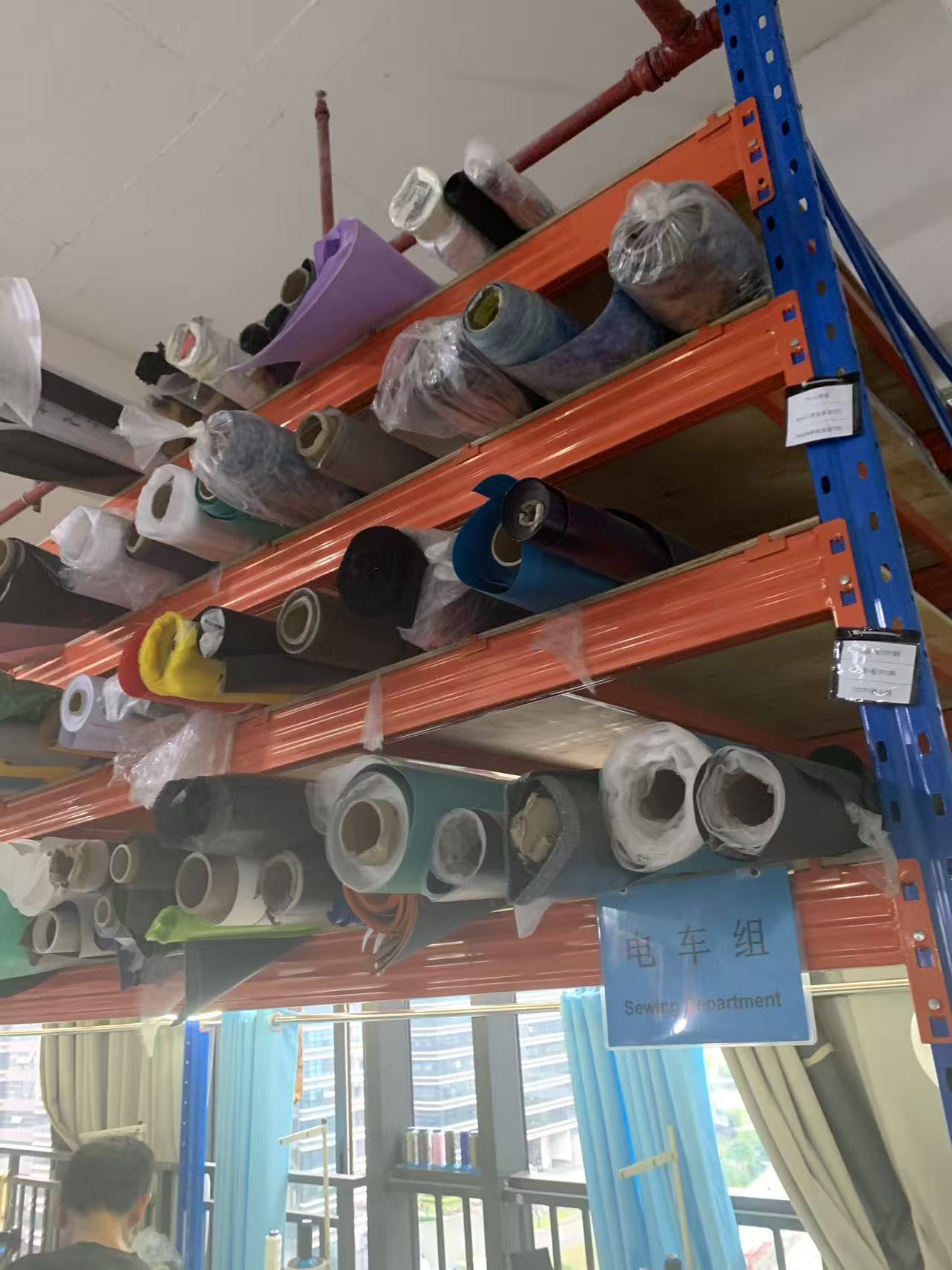

Anyagok Kompatibilis a 27,12 MHz-es HF hegesztéssel

A HF hegesztés teljesítménye az anyagkompatibilitástól függ. A Sealocknál a hegesztési folyamatunkat a vízálló műszaki szövetek széles skálájára optimalizálták.

TPU (hőre lágyuló poliuretán)

Kiváló rugalmassága, kopásállósága és vízálló tulajdonságai miatt a TPU az egyik legalkalmasabb anyag a HF hegesztéshez.

A vízálló zsákokban használt általános TPU-szerkezetek a következők:

• 840D TPU kompozit szövet
• 600D TPU bevonatú poliészter
• 420D TPU könnyű szövet
• TPU háló és átlátszó TPU ablakanyagok

PVC vízálló szövetek

A PVC-bevonatú szöveteket széles körben használják nagy teherbírású szárazzsákokban és kültéri berendezésekben, mivel kiváló kopásállóságot és költséghatékonyságot biztosítanak.

• 500D PVC vízálló szövet
• 1000D PVC ponyva
• PVC hálóval megerősített szövet

HF hegesztési technológiával gyártott vízálló termékek

A 27,12 MHz-es HF hegesztést széles körben alkalmazzák professzionális vízálló berendezésekben, ahol a varrat megbízhatósága kritikus.

1. Vízálló szárazzsákok

A szárazzsákok teljes vízálló védelmet igényelnek kajakozás, rafting, vitorlázás és szabadtéri felfedezés során. A nagyfrekvenciás hegesztési varratok segítenek megakadályozni a víz behatolását még ismételt víznyomás hatására is.

2. Vízálló hátizsákok

A motorosok, ingázók és szabadtéri szakemberek számára a hegesztett vízálló hátizsákok védelmet nyújtanak az elektronika, a dokumentumok és a személyes felszerelések számára.

3. Vízálló táskák

Az utazáshoz, búvárkodáshoz és expedícióhoz használt nagy kapacitású, vízálló táskák erősebb hegesztett szerkezetek előnyeit élvezik.

4. Puha hűtőtáskák

A TPU-val hegesztett puha hűtőtáskák légmentes kialakítást igényelnek a szigetelési teljesítmény javítása és a nedvesség behatolásának megakadályozása érdekében.

• Száraz táska
• Vízálló hátizsák
• Vízálló sporttáska
• Puha hűtőtáska
• Motorkerékpár vízálló táska
• Kültéri felszerelés táskák

Sealock HF hegesztési gyártási folyamat

A kiváló minőségű vízálló termékekhez többre van szükség, mint a fejlett berendezésekhez. A hegesztési folyamatot az anyag előkészítésétől a végső ellenőrzésig ellenőrizni kell.

A Sealock 27,12 MHz-es HF hegesztési gyártási képessége

A fejlett hegesztési technológia ugyanolyan fejlett gyártásellenőrzést igényel. A Sealocknál (Yi Fu Long) a HF-hegesztést nem kezelik egyetlen gyártási lépésként. Komplett mérnöki rendszerként kezelik, amely magában foglalja a berendezések kalibrálását, hegesztési paramétereit, kezelői képzését és végső ellenőrzését.

Több mint 25 éves vízálló kültéri termékek gyártási tapasztalatával a Sealock szabványosított hegesztési eljárásokat fejlesztett ki különböző anyagokhoz, vastagságokhoz és termékszerkezetekhez.

• 27,12 MHz-es ipari nagyfrekvenciás hegesztőgépek
• Több HF hegesztő gyártósor
• Precíziós sárgaréz hegesztőszerszámok
• Szabályozott hegesztési nyomás és energia beállítások
• Professzionális minőségellenőrzési eljárások

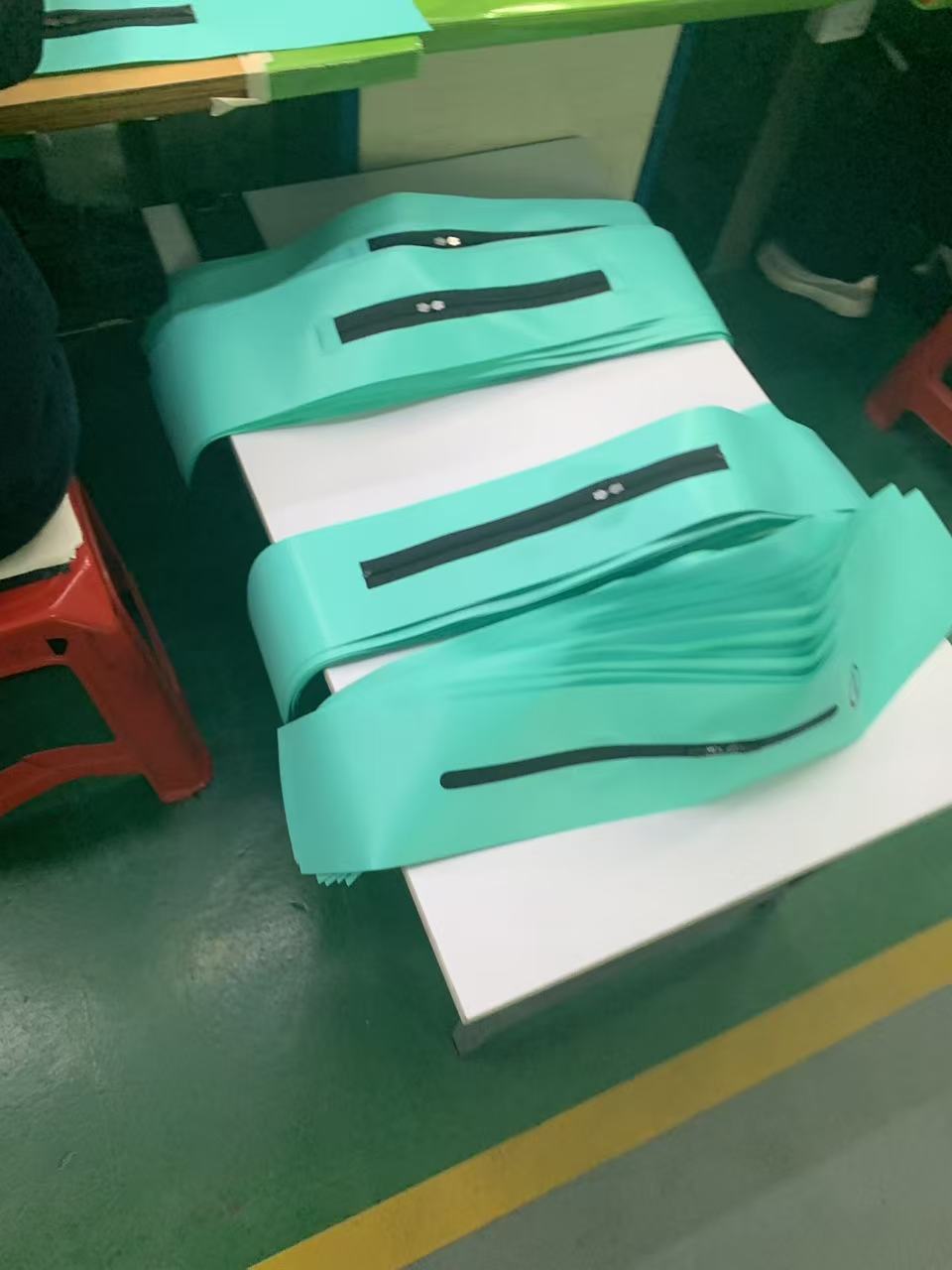

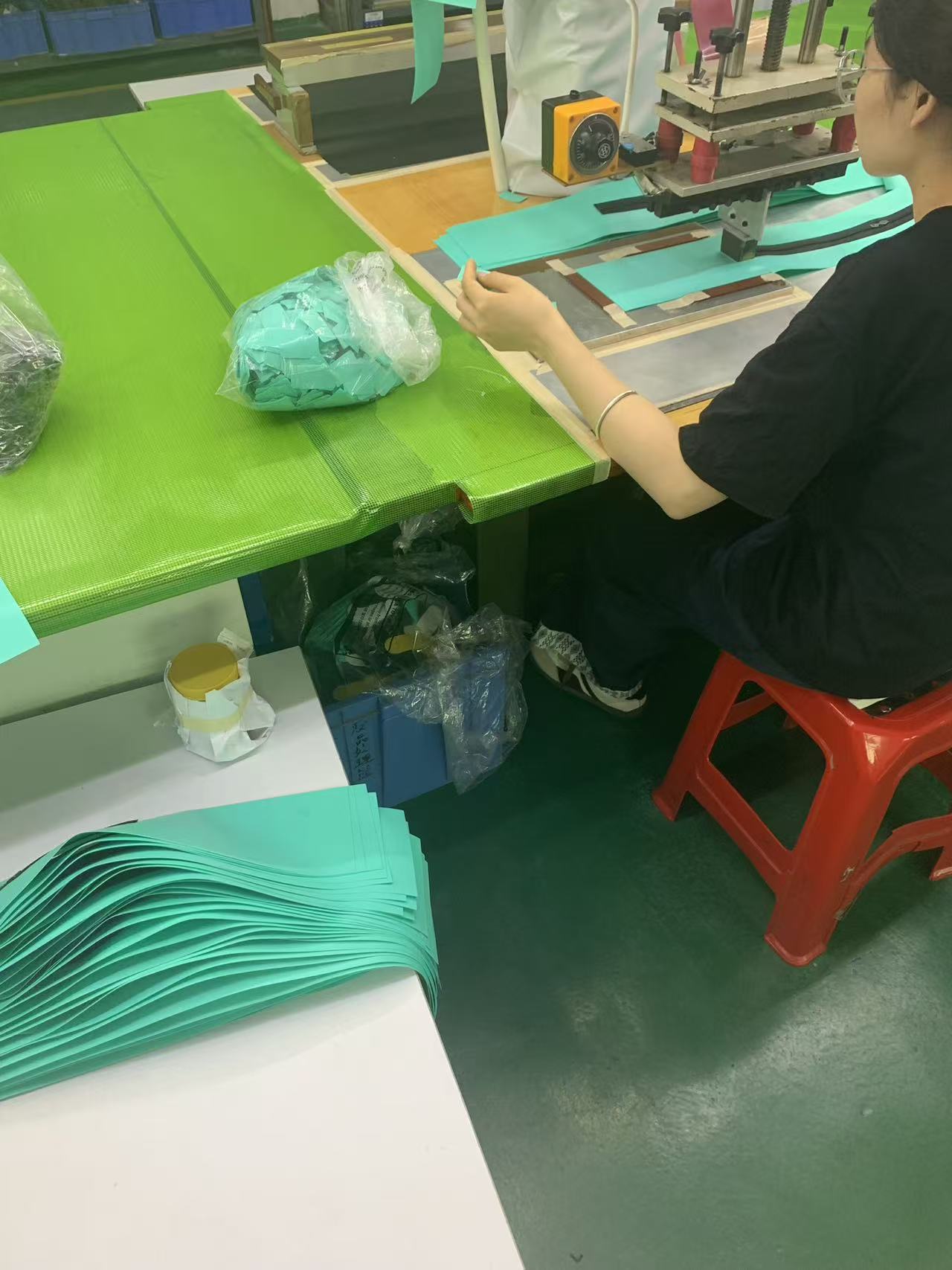

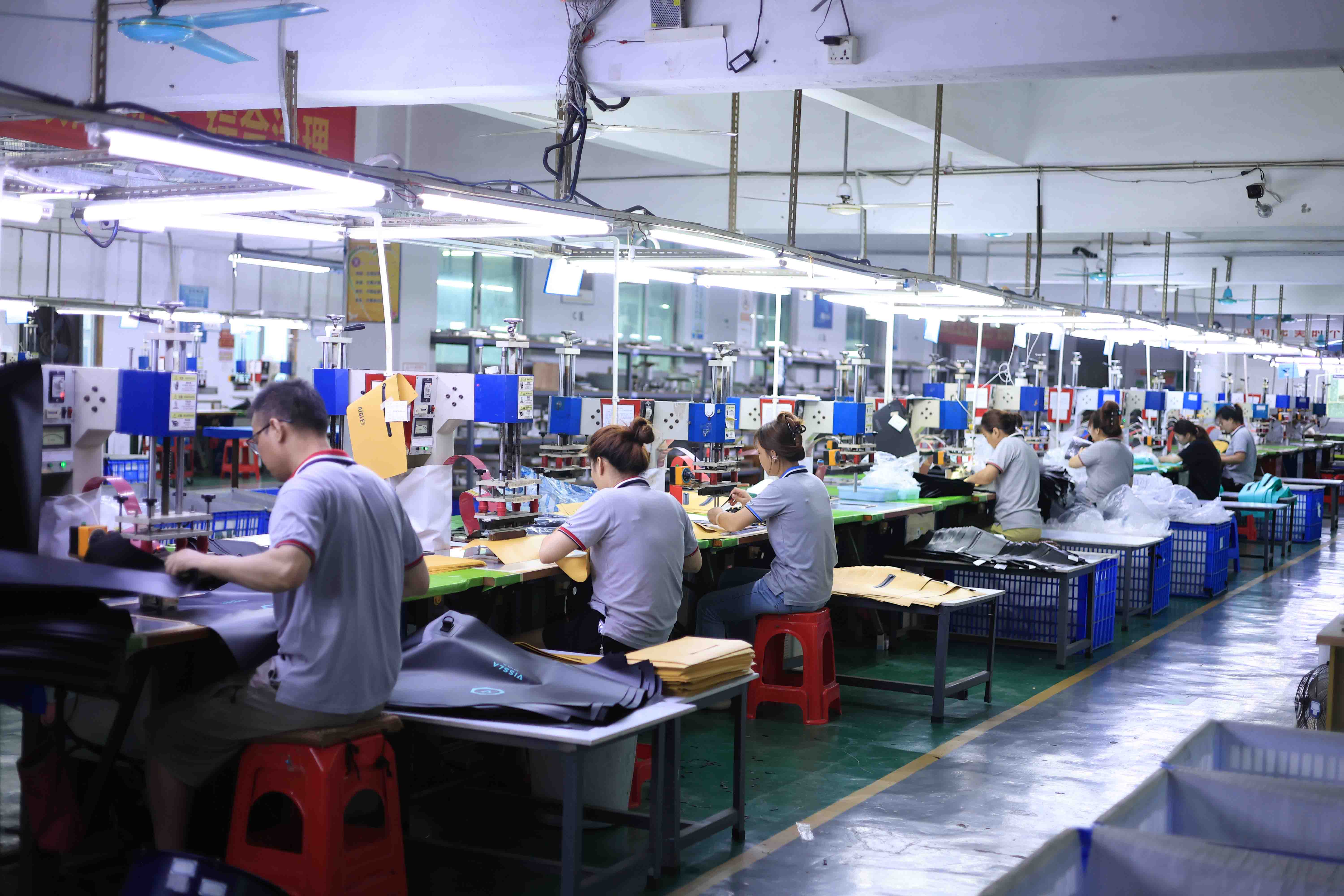

3. ábra: Sealock gyártósor nagyfrekvenciás hegesztési vízálló termékekhez.

Precíziós hegesztőszerszámok: a folyamatos varratminőség kulcsa

A HF hegesztés gyártása során a hegesztőszerszám közvetlenül befolyásolja a varrat megjelenését, szilárdságát és konzisztenciáját.

A Sealock precíziós tervezésű sárgaréz hegesztőszerszámokat használ, amelyeket az egyes termékszerkezeteknek megfelelően terveztek. A szerszám szabályozza a hegesztési nyomáseloszlást, és biztosítja, hogy minden varrat egyenletes elektromágneses energiát kapjon.

Ez különösen fontos az alábbi komplex vízálló termékek esetében:

• Ívelt varratok
• Több szövetréteg
• Megerősített stresszes területek
• Átlátszó TPU ablakok
• Nagy teherbírású 840D TPU anyagok

A kézi ragasztási módszerekkel összehasonlítva a precíziós HF hegesztőszerszámok javítják az ismételhetőséget a tömeggyártás során, és csökkentik a minták és a tömeges rendelések közötti eltéréseket.

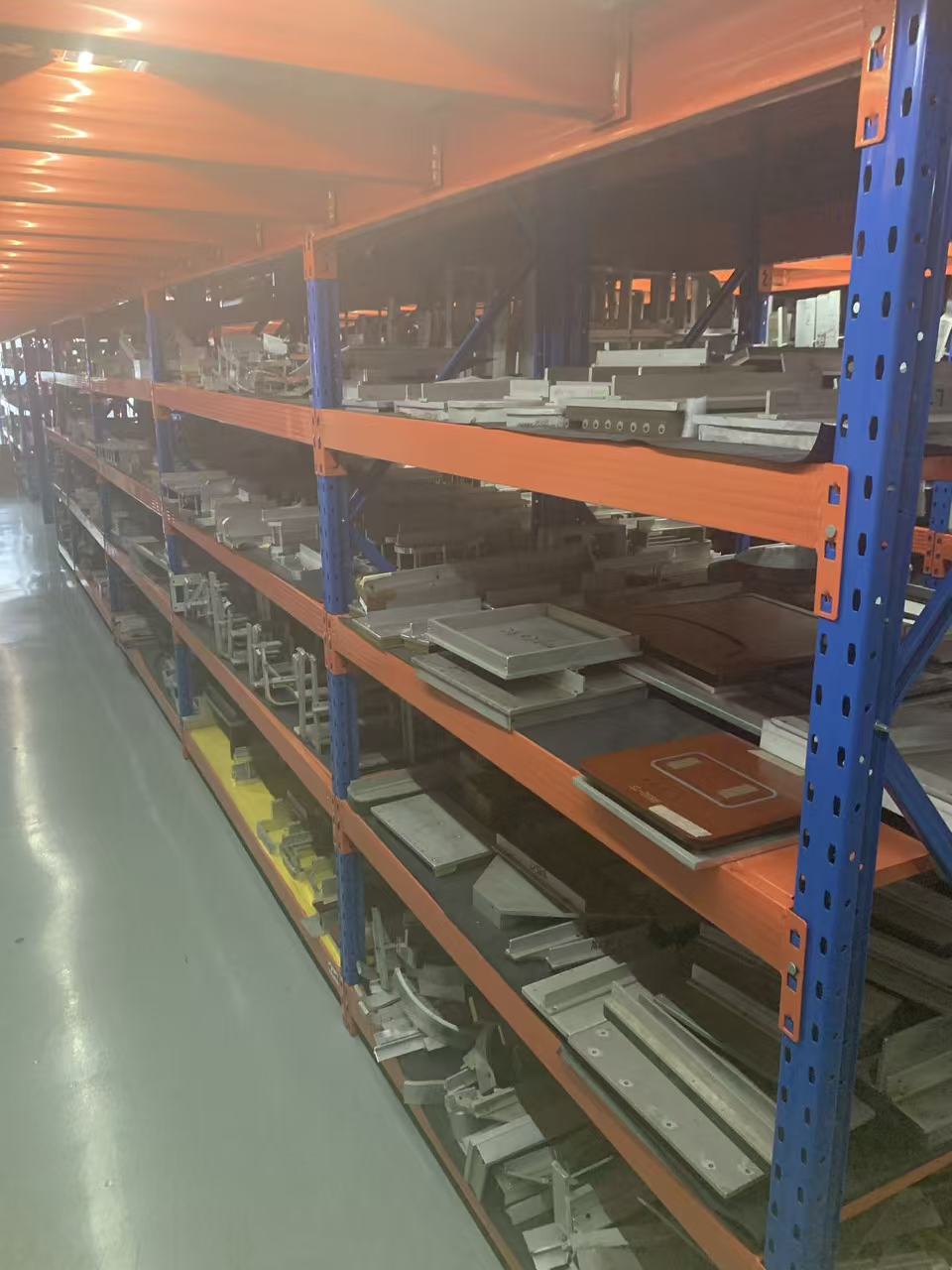

4. ábra: Az egyedi sárgaréz hegesztőszerszámok stabil HF hegesztési teljesítményt biztosítanak.

Minőségellenőrző rendszer: az anyagvizsgálattól a valós szimulációs tesztelésig

A vízálló teljesítmény csak egy része a termék megbízhatóságának. A professzionális kültéri berendezéseknek ellenállniuk kell az ismételt használatnak, a szállítási hatásoknak, a mechanikai igénybevételnek, a környezeti hatásoknak és a hosszú távú kopásnak.

A Sealocknál a minőségellenőrzés a teljes gyártási folyamatot lefedi, a beérkező anyagok ellenőrzésétől a végtermék szimulációs teszteléséig. Tesztrendszerünk értékeli a vízálló teljesítményt, a varrás szilárdságát, a tartósságot, a megjelenés stabilitását és a szállítási megbízhatóságot.

1. Hidrosztatikus nyomásvizsgálat

A hidrosztatikus nyomásvizsgálat azt értékeli, hogy a hegesztett varratok ellenőrzött körülmények között ellenállnak-e a külső víznyomásnak.

Ez a teszt különösen fontos száraztáskák, vízálló hátizsákok, búvártáskák és tengeri felszerelések esetén, ahol folyamatos vízterhelés várható.

• A HF hegesztett varrat vízállóságának ellenőrzése
• Potenciális szivárgási helyek észlelése
• Érvényesítés professzionális kültéri alkalmazásokhoz

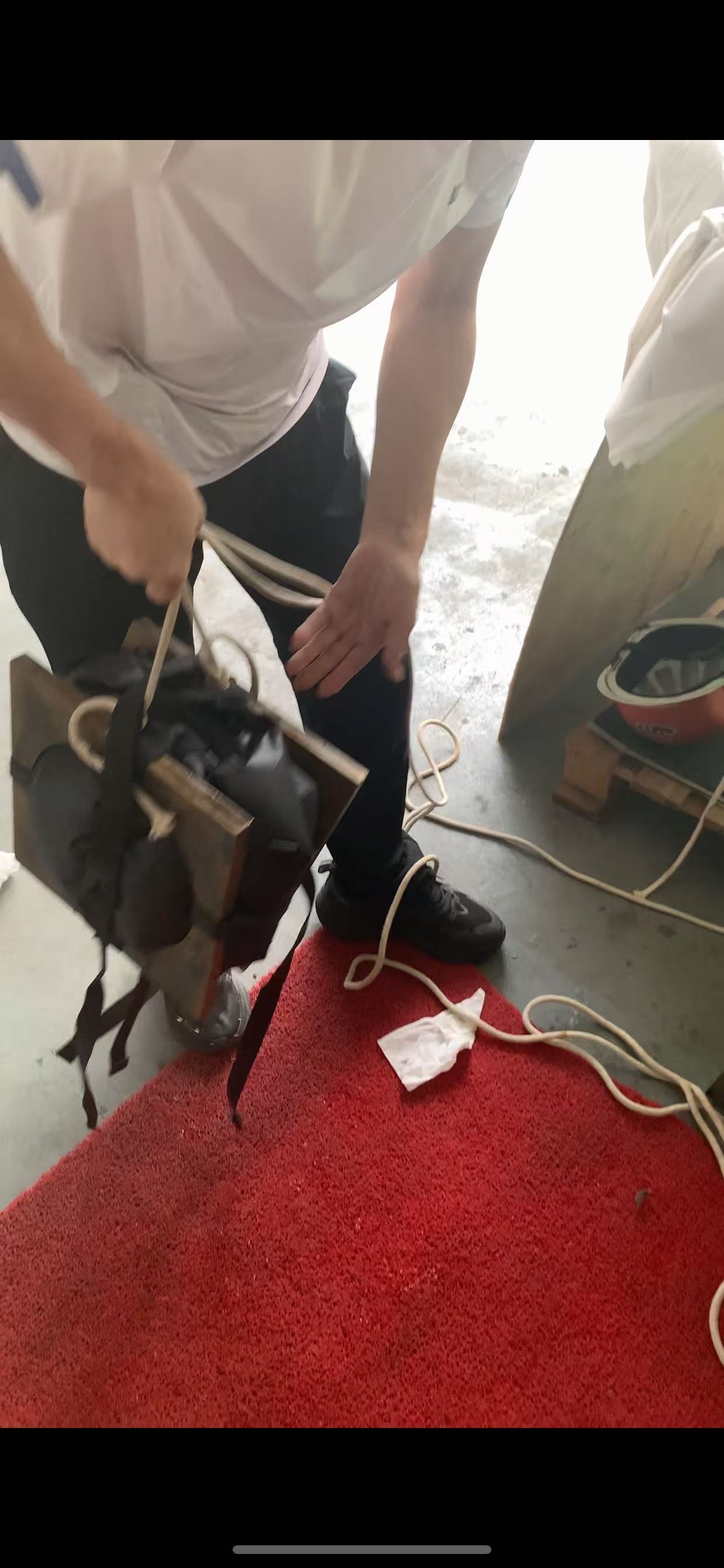

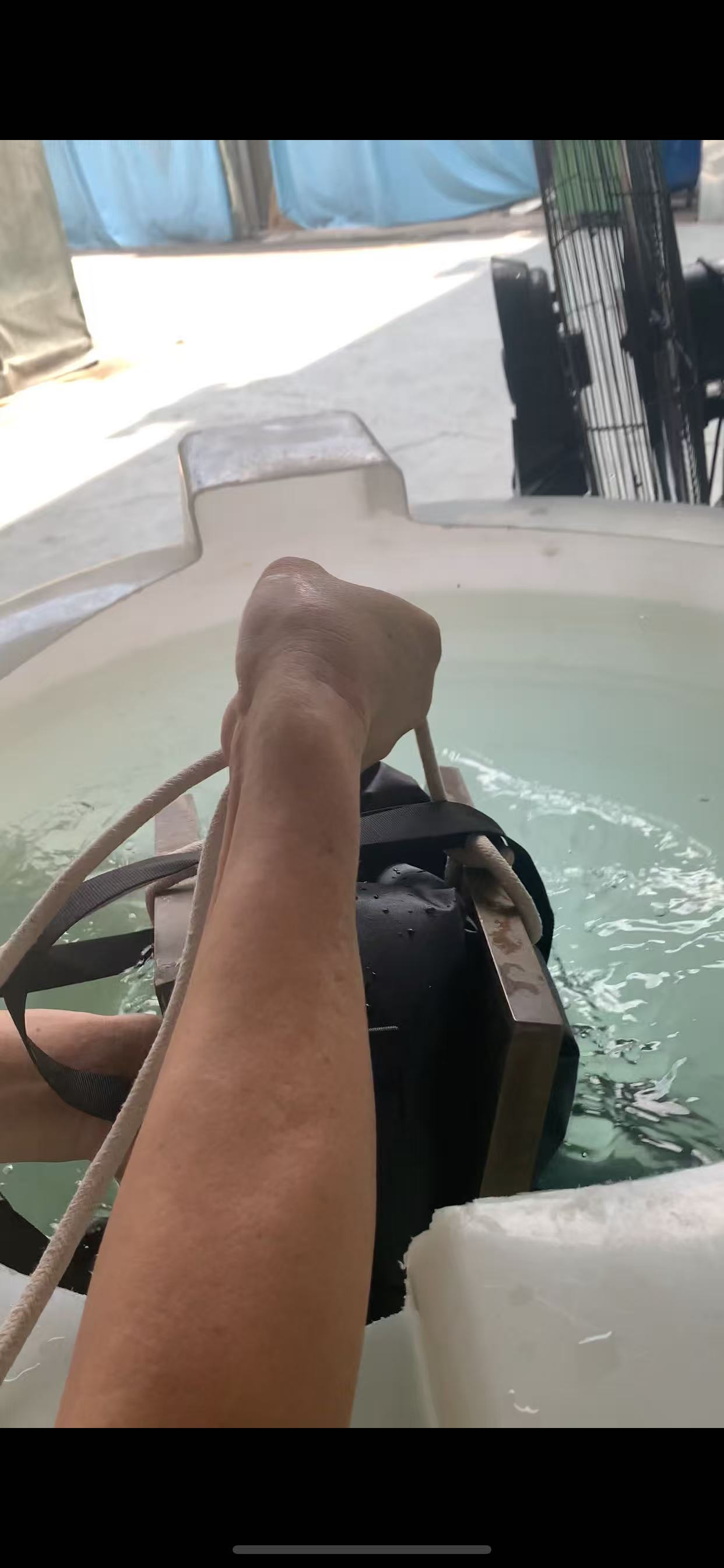

5. ábra: Hidrosztatikus nyomáspróba igazolja a vízálló varrat megbízhatóságát.

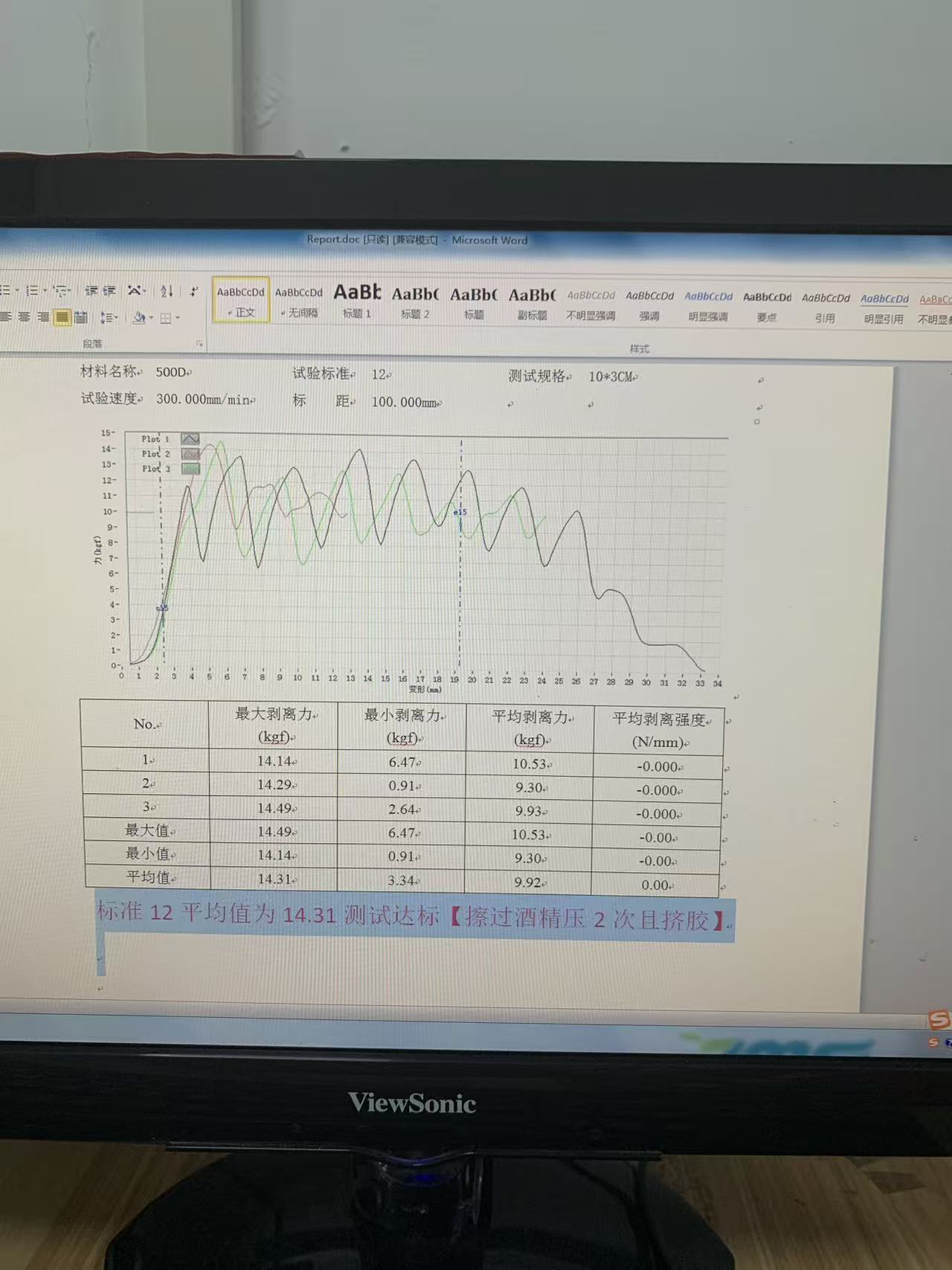

2. Varrat lehúzódási szilárdsági vizsgálata

A leválasztási teszt egy roncsolásos teszt, amelyet a HF-hegesztett varratok kötési szilárdságának értékelésére használnak.

A tesztelés során a hegesztett rétegeket ellenőrzött erő hatására szétválasztják a kötés minőségének elemzése érdekében. A jó minőségű hegesztett szerkezetnek fenn kell tartania az erős varrattapadást, és a hegesztési terület helyett az alapanyagban tönkremehet.

• Kiértékeli a hegesztési szilárdság konzisztenciáját
• Ellenőrzi a gyártási paraméterek stabilitását
• Támogatja az OEM minőségi dokumentációs követelményeket

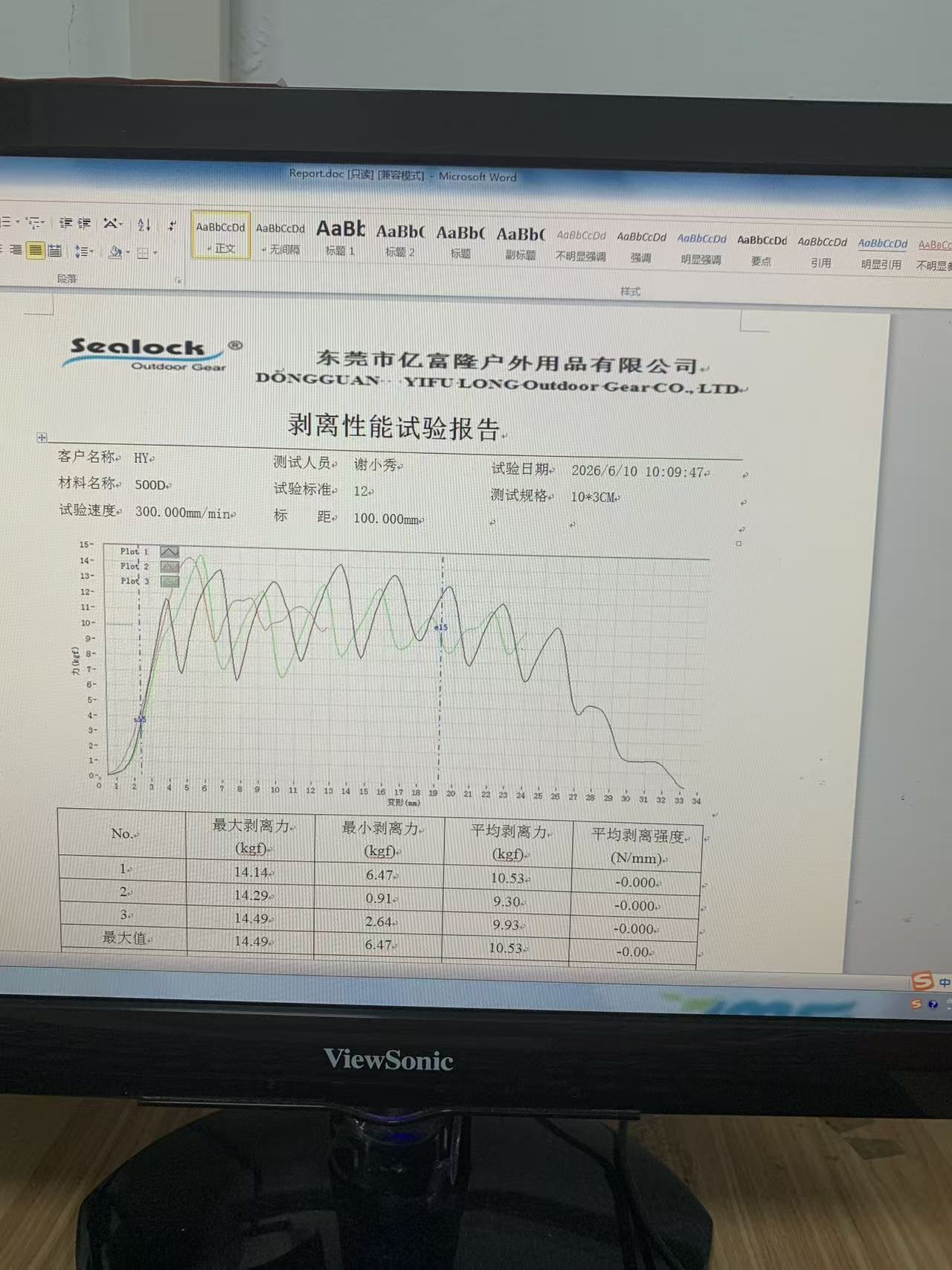

6. ábra: A roncsolásos lehúzási vizsgálat a HF hegesztett varrat szilárdságát értékeli.

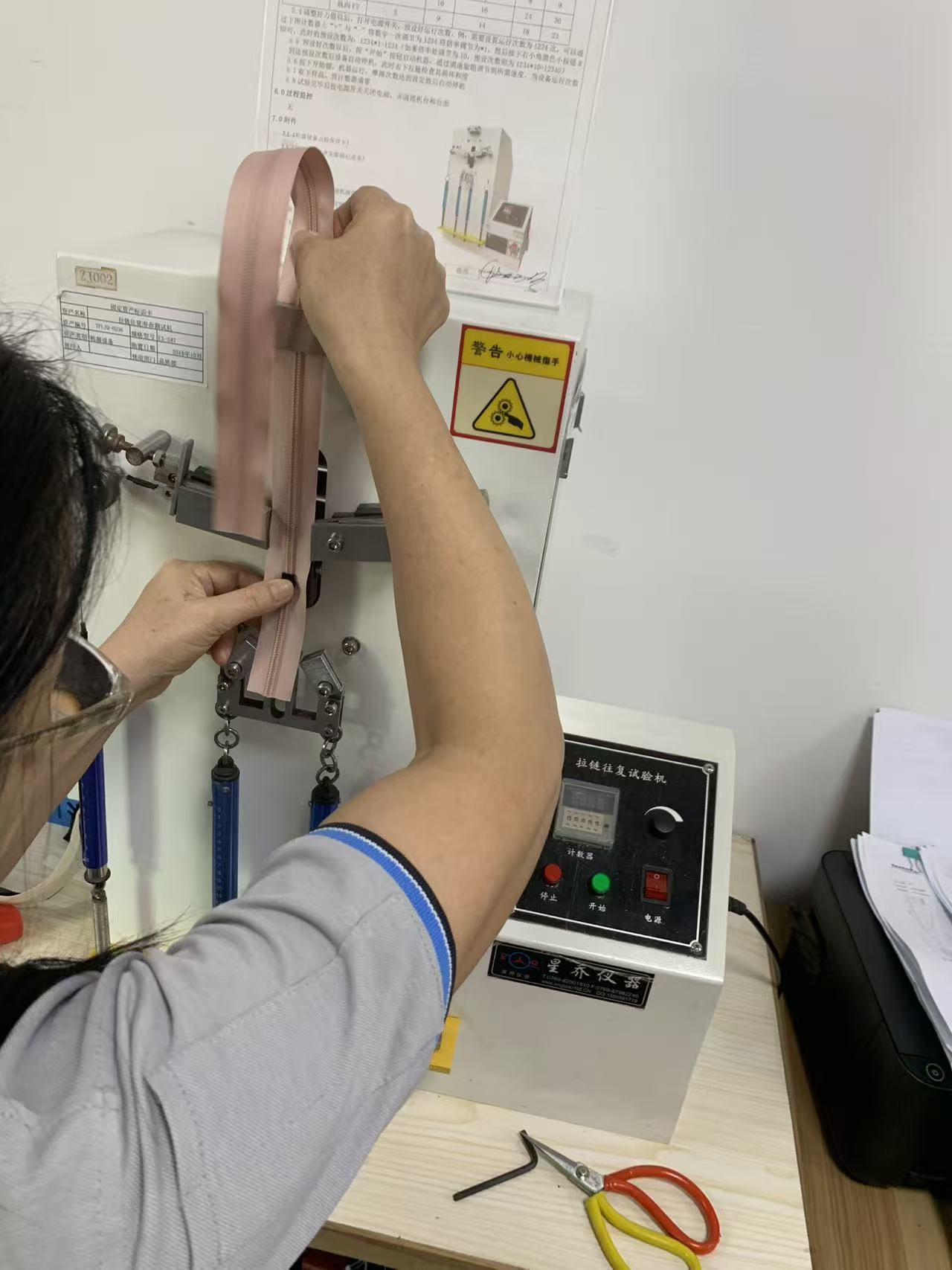

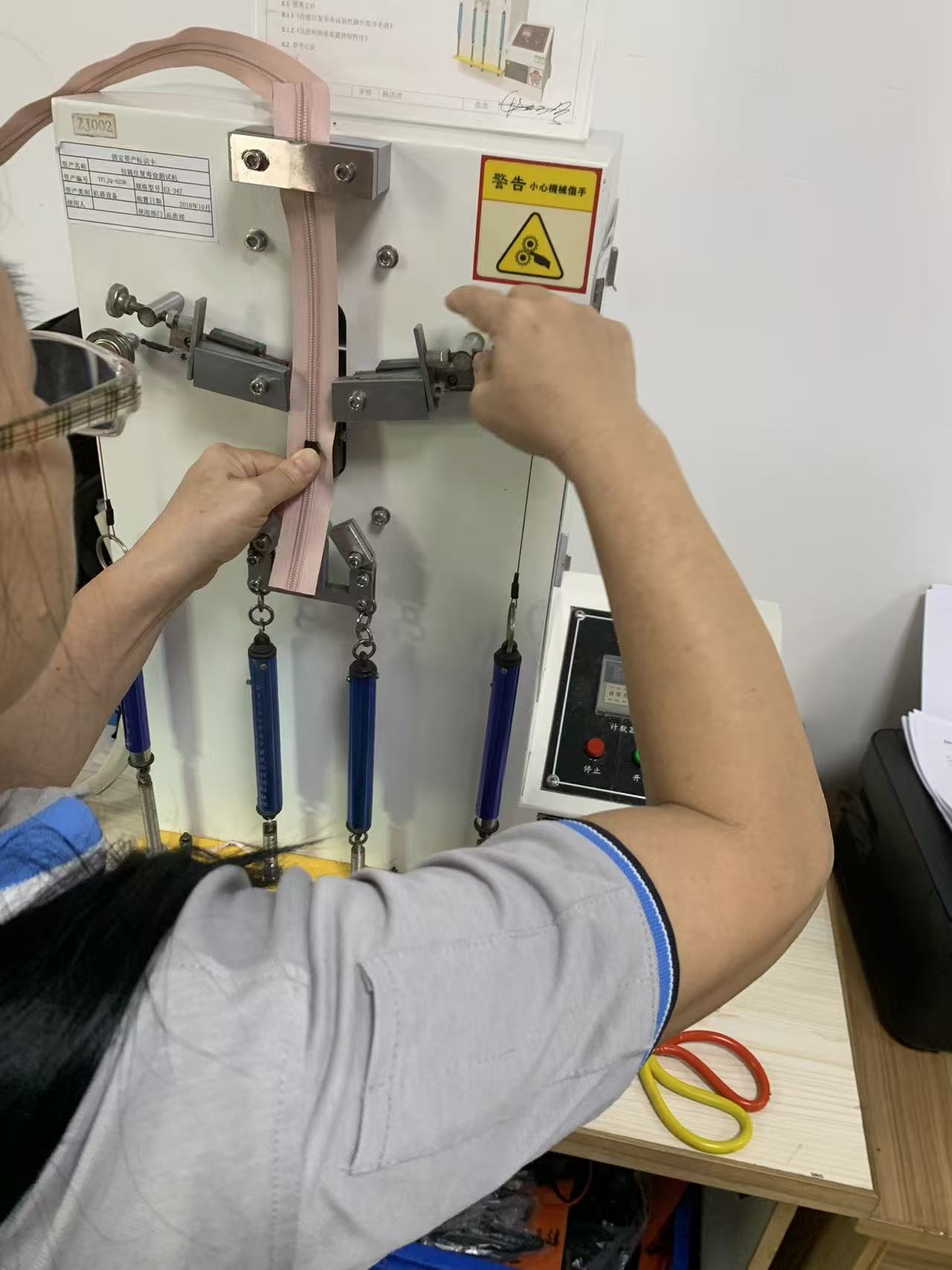

3. Cipzár dugattyús tartóssági vizsgálata

A cipzáras szerkezetű vízálló táskáknál a cipzár tartóssága kritikus. Az ismételt nyitás és zárás mechanikai feszültséget okozhat a cipzár sávjai és a vízálló tömítési területek körül.

A Sealock cipzár-mozgatási teszteket végez, hogy értékelje a cipzár hosszú távú teljesítményét, és biztosítsa a zökkenőmentes működést az ismételt ciklusok után.

• Cipzár nyitás és zárás tartóssága
• A csúszka mozgásának konzisztenciája
• Cipzár csatlakozás erőssége
• Vízálló cipzáras terület megbízhatósága

7. ábra: A roncsolásos lehúzási vizsgálat a HF hegesztett varrat szilárdságát értékeli. Ábra: A cipzár dugattyús tesztelése ismételt nyitási és zárási ciklusokat szimulál a cipzár tartósságának értékelésére.

4. Színtartóssági vizsgálat

A kültéri termékek gyakran vannak kitéve napfénynek, esőnek, víznek és súrlódásnak. A színstabilitás elengedhetetlen a termék megjelenésének megőrzéséhez a termék teljes életciklusa során.

A színtartóssági teszt azt értékeli, hogy a szövetek megőrzik-e eredeti megjelenésüket különböző körülményeknek való kitettség után.

• Dörzsöléssel szembeni ellenállás
• Vízzel szembeni ellenállás
• Színátvitel értékelése
• Hosszú távú megjelenési stabilitás

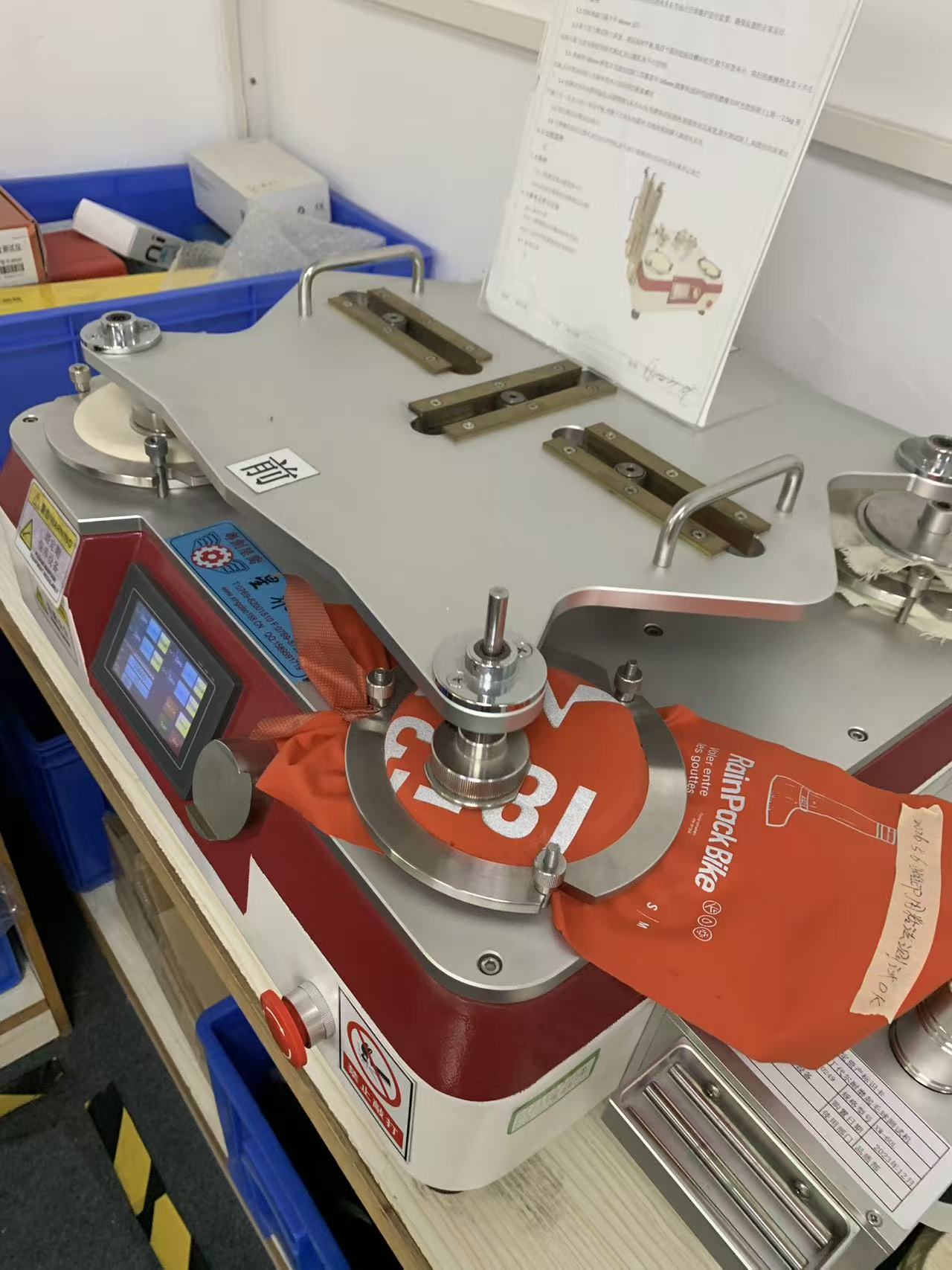

8. ábra: A színtartósság vizsgálata értékeli a szövet színstabilitását a dörzsöléssel, a vízterheléssel és a napi kültéri használattal szemben.

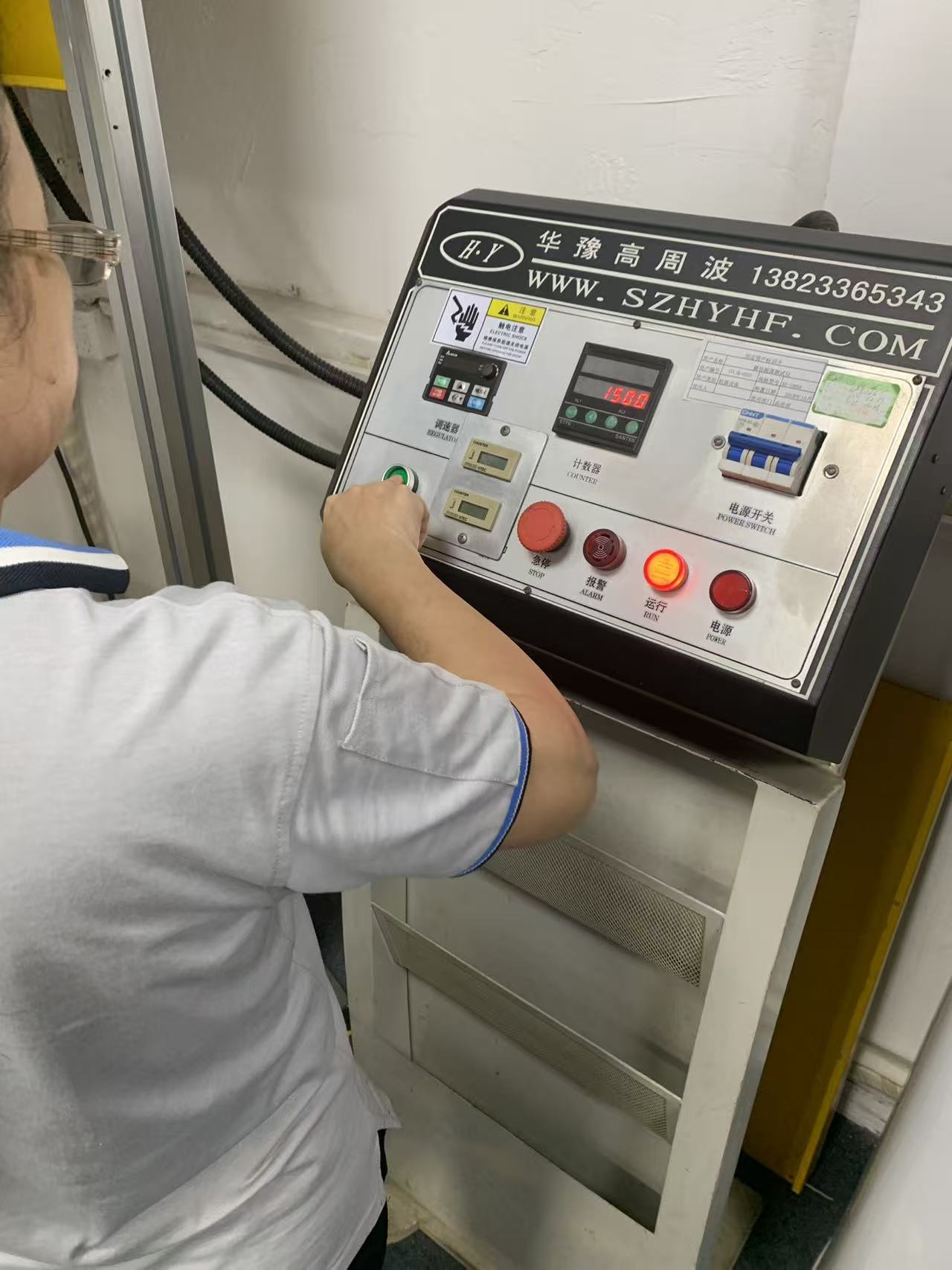

5. Zsák teherbírási vizsgálata

A szabadtéri tevékenységekhez használt vízálló táskák gyakran nehéz felszereléseket hordoznak. A teherbírás-vizsgálat igazolja a fogantyúk, a vállpántok, a csatlakozási pontok és a megerősített igénybevételi területek szilárdságát.

A teszt valódi vásárlói használati forgatókönyveket szimulál, beleértve a kempingfelszerelések, horgászeszközök, búvárfelszerelések és utazási cikkek szállítását.

• Fogantyúszilárdsági vizsgálat
• A vállpánt tartósságának értékelése
• A csat és a rögzítési pontok ellenőrzése
• Feszültségterület megerősítésének ellenőrzése

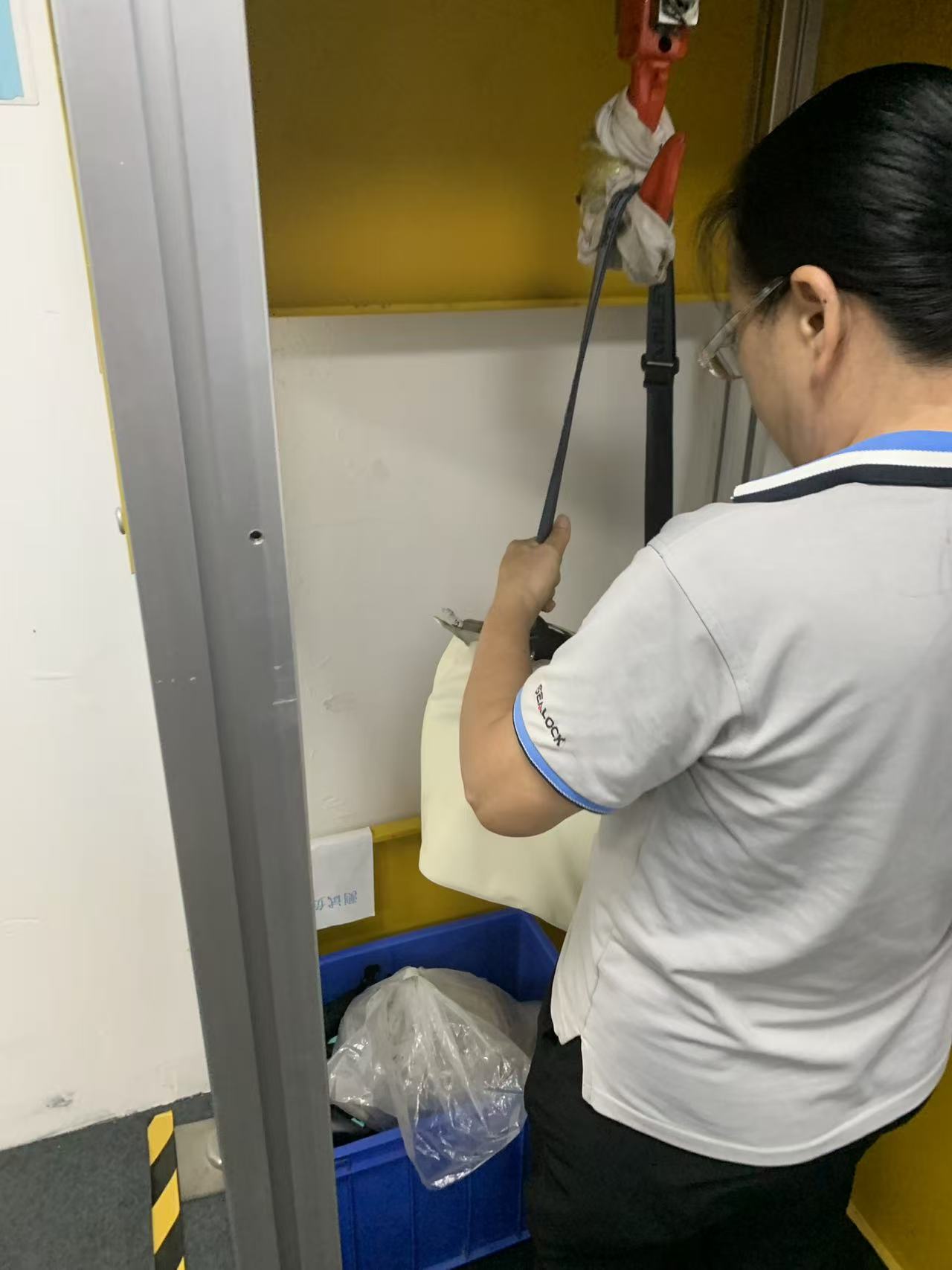

9. ábra: A teherbírás vizsgálata ellenőrzi a fogantyúk, a vállpántok, a csatok és a megerősített igénybevételi területek szilárdságát.

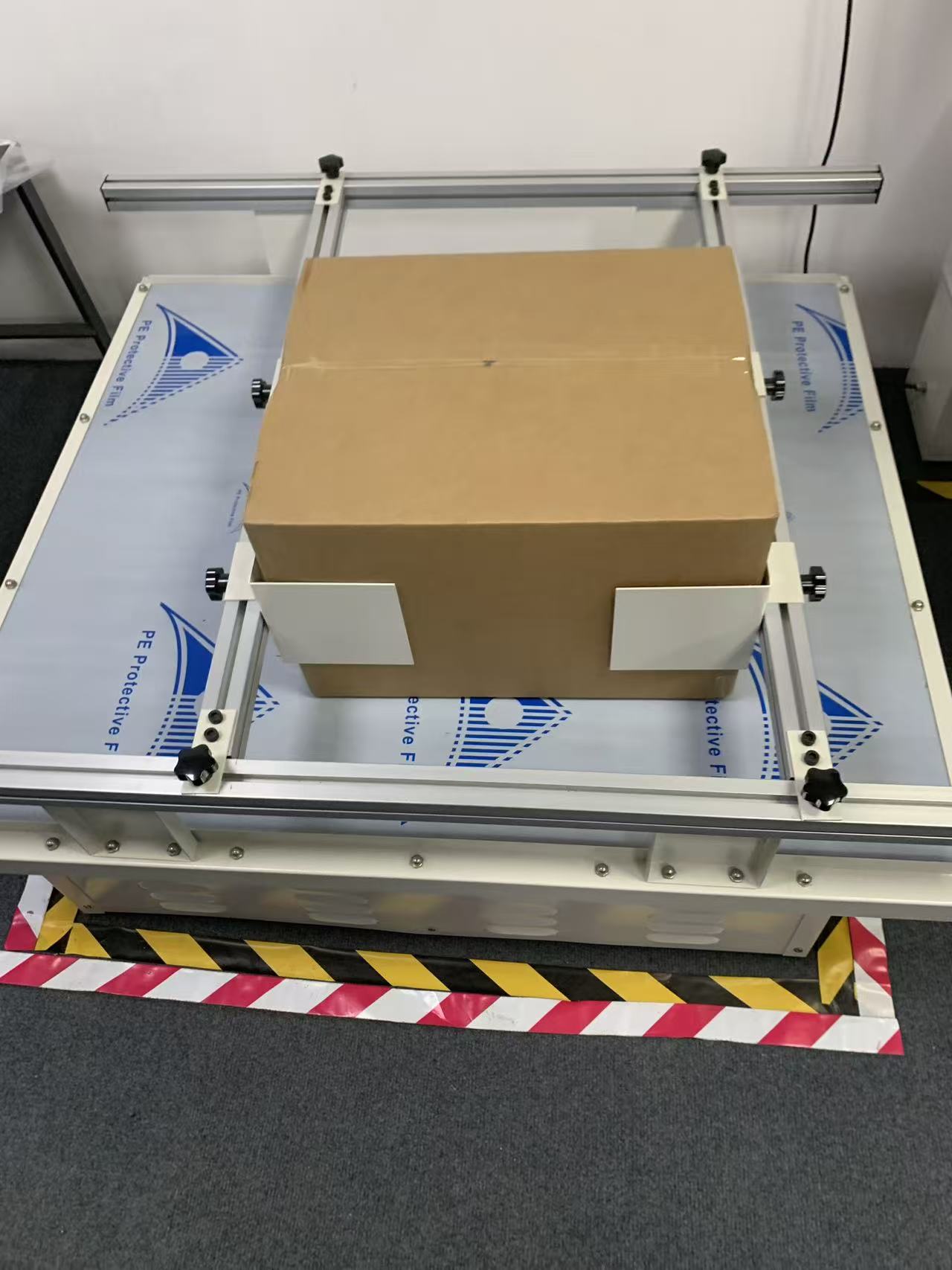

6. Szimulált közlekedési vibrációteszt

A nemzetközi szállítás során a termékek rezgést, kompressziót és ismétlődő ütközést tapasztalnak. A szállítási szimulációs tesztelés segít azonosítani a potenciális károkat, mielőtt a termékek eljutnának az ügyfelekhez.

A Sealock szimulált szállítási feltételekkel értékeli a termék csomagolását és szerkezeti tartósságát, hogy csökkentse a globális logisztika során felmerülő kockázatokat.

• Karton rezgés szimuláció
• Termékszerkezeti stabilitás értékelése
• Csomagolásvédelmi ellenőrzés
• Szállítás előtti megbízhatóság felmérése

10. ábra: A szállítási rezgésvizsgálat valós logisztikai körülményeket szimulál a termék és a csomagolás tartósságának értékeléséhez.

7. Sóspray-korróziós vizsgálat

A tengeri és tengerparti alkalmazásoknál a vízálló berendezések sós vizes környezetnek vannak kitéve. A sóspray-teszt a fém alkatrészek és vasalat korrózióállóságát értékeli.

Ez a vizsgálat segít biztosítani az alábbi területeken használt termékek tartósságát:

• Búvárkodás
• Kajakozás
• Csónakázás
• Halászat
• Tengeri szabadtéri tevékenységek

A tesztelt összetevők a következők lehetnek:

• Cipzárak
• Csatok
• Fém kampók
• Beállító hardver

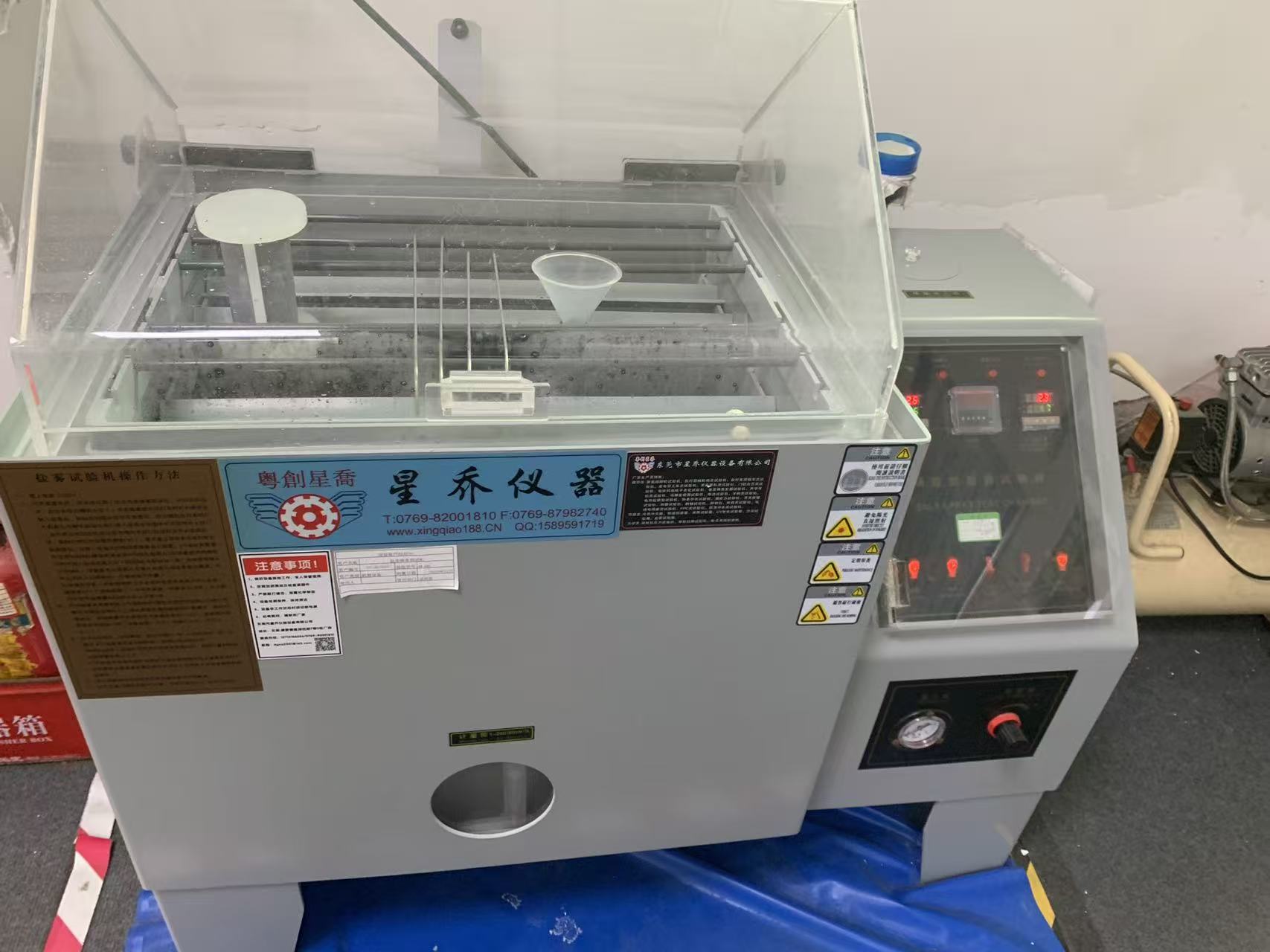

11. ábra: Sóspray-korróziós vizsgálat vízálló zsák fém hardverekhez és tengeri tartozékokhoz

Teljes termékmegbízhatósági tesztelési rendszer

Kína-Vietnam gyártási hálózat a globális ellátási stabilitásért

A globális márkák egyre inkább rugalmas ellátási láncokat, stabil minőséget és versenyképes gyártási megoldásokat igényelnek.

A Sealock Kína-Vietnam termelési stratégiát alkalmaz, amely lehetővé teszi az ügyfelek számára, hogy a piaci követelmények, a logisztikai tervezés és az ellátási lánc szempontjai alapján válasszanak ki megfelelő gyártási helyszíneket.

Mindkét gyártási hely egységes HF hegesztési szabványokat követ, beleértve:

• Ugyanaz a hegesztési folyamat dokumentációja
• Szabványosított minőségellenőrzési eljárások
• Szabályozott gyártási paraméterek
• Következetes anyagkövetelmények

Ez a megközelítés segít a nemzetközi ügyfeleknek megőrizni a termék konzisztenciáját, miközben javítja az ellátási lánc rugalmasságát.

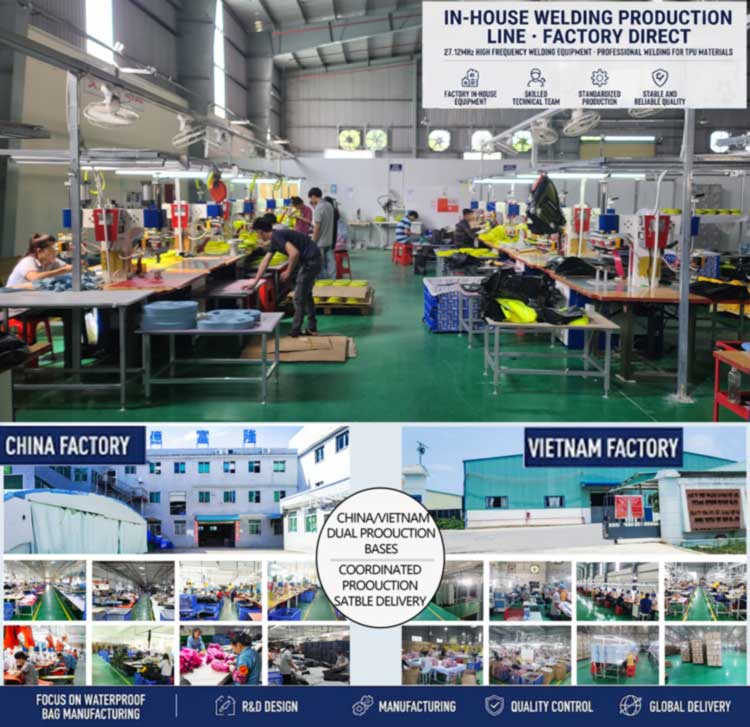

12. ábra: A Sealock globális gyártási képessége támogatja a nemzetközi vízálló tasak programokat.

Minőségirányítási rendszer és tanúsítványok

A professzionális vízálló termékek felelős gyártási gyakorlatot igényelnek. A Sealock integrálja a minőségirányítást a termékfejlesztés, a gyártás és a szállítás során.

Gyártási rendszerünk támogatja a nemzetközi kültéri márkák által gyakran megkövetelt megfelelőségi követelményeket.

• ISO 9001 minőségirányítási rendszer
• SMETA Társadalmi Megfelelőségi Audit
• HIGG Fenntarthatósági Értékelés
• SCAN biztonsági megfelelőség
• BSCI gyári értékelés
• GRS anyagtanúsítási támogatás

Ezek a tanúsítványok segítenek a globális ügyfeleknek értékelni a termelés átláthatóságát, a felelős gyártási gyakorlatot és a hosszú távú beszállítói megbízhatóságot.

OEM és ODM nagyfrekvenciás hegesztési megoldások

Minden vízálló terméknek eltérő alkalmazási követelményei vannak. Akár egyedi szárazzsákra, vízálló hátizsákra, hűtőtáskára vagy ipari vízálló berendezésre van szüksége, a Sealock teljes körű HF-hegesztési OEM és ODM gyártási támogatást nyújt.

Mérnöki csapatunk a kezdeti koncepció kidolgozásától a végső tömeggyártásig globális márkákkal dolgozik, biztosítva, hogy az anyagválasztás, a hegesztési szerkezet és a vízálló teljesítmény megfeleljen a tervezett alkalmazásnak.

Teljes egyéni gyártási folyamat

Miért válassza a Sealockot nagyfrekvenciás hegesztőberendezések gyártójának?

A vízálló zacskó beszállítójának kiválasztása nem csak a késztermék beszerzését jelenti. Olyan gyártó partner kiválasztásáról van szó, aki érti az anyagokat, a hegesztési technológiát, a minőségellenőrzést és a termék hosszú távú megbízhatóságát.

• 25+ év vízálló termék gyártási tapasztalat
  Mély tapasztalat száraztáskák, vízálló hátizsákok, hűtőtáskák és kültéri felszerelések terén.
• Professzionális HF hegesztési technológia
  27,12 MHz-es nagyfrekvenciás hegesztési eljárások TPU és PVC anyagokhoz optimalizálva.
• OEM és ODM mérnöki támogatás
  Termékkoncepció, szerkezettervezés, prototípus-fejlesztés és tömeggyártás támogatása.
• Teljes minőségellenőrzés
  peeling teszt és vízálló ellenőrzési eljárások.
• Rugalmas globális termelési képesség
  Kínai és Vietnami gyártási lehetőségek a nemzetközi ellátási lánc követelményeihez.

Gyakran ismételt kérdések a 27,12 MHz-es HF hegesztéssel kapcsolatban
