A "vízálló" mint marketingkifejezés problémája
Valahol az út során a "vízálló" már nem sokat jelent. Sétáljon végig bármelyik kültéri kiskereskedőn, és megtalálja a szót, amely mindenre vonatkozik, a könnyű túratáskától, amely elbírja a szitálást, a taktikai felszerelés táskáig, amelyet teljes víz alá merülésre terveztek. Ugyanaz a címke, teljesen más gépészet mögötte.
A legtöbb fogyasztói alkalmazás esetében ez a kétértelműség elviselhető. Azon márkák esetében, amelyekkel dolgozunk – professzionális kajakosokat, tengeri halászati műveleteket, kutató-mentő csapatokat és taktikai merülő egységeket szállítanak – nem. Amikor egy megrakott kajak felborul a IV. osztályú zuhatagban, vagy amikor egy búvárcsapat felszerelési táskáját a mélyben vonszolják, a táska vagy tart, vagy nem. Nincs olyan középeredmény, amit érdemes lenne elfogadni.
atDongguan K+F vizsgáló laboratóriumunk, eltávolodtunk a szubjektív fröccsenésértékeléstől, és az 1,0 bar hidrosztatikus nyomást határoztuk meg extrém tengeri szárazzsákos vonalunk alapszabványaként. Az alábbiakban bemutatjuk, hogy mit is jelent ez a szabvány, hogyan működnek a mögötte álló anyagok és építési módszerek, és hogy a mérnöki döntések miért összetettek, nem pedig elszigetelten működnek.
1. Az 1,0 bar szabvány: Mit jelent a szám valójában a vízen
Az IP-besorolási rendszer – IPX6, IPX7, IPX8 – hasznos keretrendszer, de elsősorban elektronikára fejlesztették ki, és ellenőrzött statikus körülmények között tesztelték. Az IPX7 tanúsítja, hogy harminc percig ideiglenesen meríthető egy méter. Ez egy ésszerű specifikáció egy okostelefon számára, de nem rögzíti, hogy mi történik egy száraz táskával, amikor egy evezőlapát oldalra esik rá a mozgó vízben, vagy amikor az áram tartósan irányított nyomással egy sziklafalhoz szorítja.

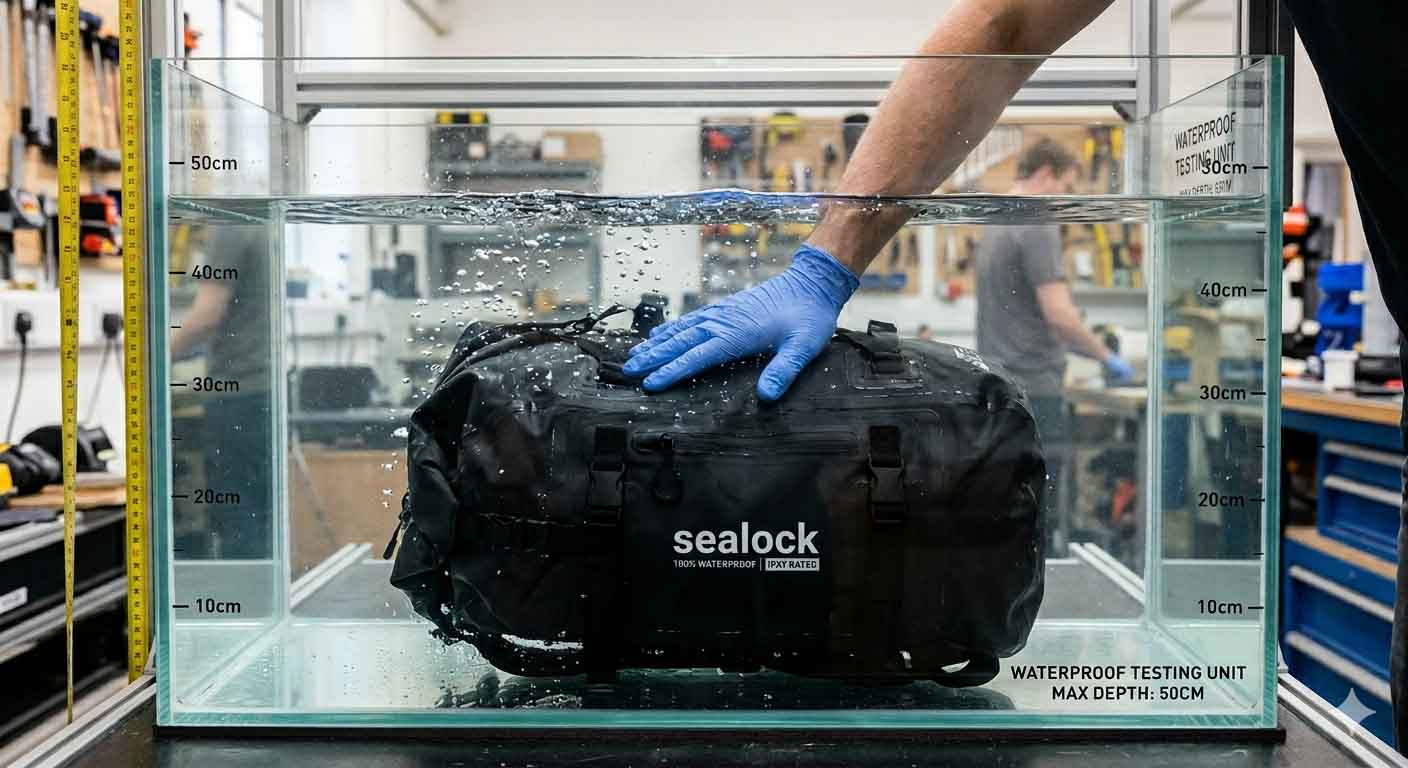

Egy bar nyomás egy 10 méteres vízoszlop súlyának felel meg, amely egy felületre csapódik le. Minőségbiztosítási folyamatunk során a prototípus zacskókat felfújjuk, lezárjuk és nyomáskamráinkba helyezzük. A belső nyomást 1,0 bar-ra állítják, és hosszan tartó ideig ott tartják. Az áthaladási feltétel egyszerű: nulla mikrobuborék szökik ki bármely varratból, hegesztési kötésből vagy zárópontból.
Két dolgot erősít meg, ha túléljük ezt a tesztet. Először is, a táska hermetikus tömítést tart fenn olyan körülmények között, amelyek jóval túlmutatnak az IPX7-en – valódi IPX8 teljesítmény, nem öntanúsítvány, hanem kamraellenőrzés. Másodszor, a varratszerkezet kifújásálló: ha egy 90 kilogrammos felhasználó közvetlenül egy teljesen felfújt zacskóra száll, a beszorult levegőnek az anyagon vagy az illesztéseken kívül nincs hova továbbjutnia. Hegesztett Sealock táskában a helyén marad. A táska megtartja szerkezeti formáját, és vészhelyzeti lebegtetési segédeszközként funkcionál varráshibák nélkül. Ez egy valós forgatókönyv, amelyet tesztelünk, nem egy elméleti szélsőséges eset.
2. Anyagválasztás: Miért 840D TPU váltotta fel a PVC-t az Extreme sorozatunkban
A víz alatti nyomást tartó zacskó értelmetlen, ha az első érintkezéskor egy éles éllel elszakad. A nagy teherbírású tengeri táskák történelmileg a PVC-re támaszkodtak – ez olcsó és eredendően vízálló, ezért évtizedek óta az alapértelmezett választás. Ám a PVC-nek egy sor olyan kötelezettsége van, amely a komoly gyártókat eltaszította tőle.
Hideg körülmények között a PVC jelentősen megmerevedik. Körülbelül -10°C alatt a hajlékonyság jelentősen romlik, fagypont alatt pedig hajlítófeszültség hatására repedezni kezd. Mindenki számára, aki alpesi folyami környezetben vagy magas szélességi körökben dolgozik, ez egy jelentős hibaüzenet. Az UV-expozíció idővel súlyosbítja a problémát, lebontja az anyagban lévő lágyítószereket, és felületi repedéseket okoz, mielőtt maga a szerkezeti szövet elkopna. Ezek a – gyakran ftalátalapú – lágyítók pedig egyre inkább összeegyeztethetetlenek az olyan szabályozási követelményekkel, mint a kaliforniai Prop 65 és az EU REACH keretrendszere, ami valós megfelelési kockázatot jelent az ezeken a piacokon értékesítő márkák számára.

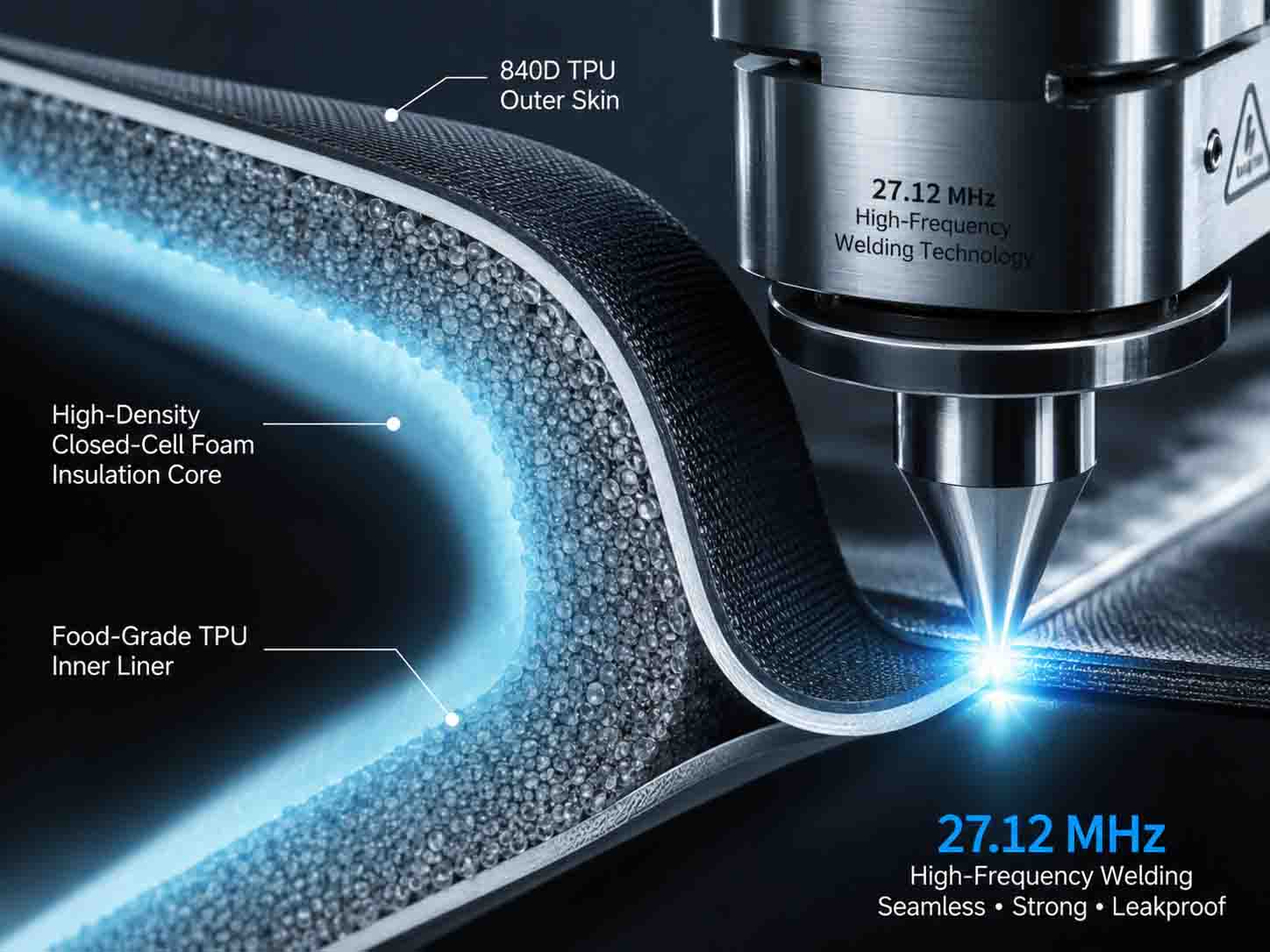

Extrém merülőgép-sorozatunk 840 Denier TPU-bevonatú nejlont használ. A denierek száma az alapszövet súlyát és sűrűségét tükrözi – a 840D a hordható táska nehezebb végén található, az alapba szőtt ripstop rács pedig valódi ellenállást biztosít az éles korallok, horgok és csiszoló homokkő által okozott szúrásokkal szemben.
A TPU-bevonat hidegben másképp viselkedik, mint a PVC: rugalmas és hajlékony marad -30°C-ig (-22°F), ami olyan körülmények között is működőképes marad, ahol a PVC megfelelői már merevevé és törékennyé váltak. A sósvíz- és UV-állóság beépül az anyag kémiájába, nem pedig felületkezeléssel, így nem bomlanak le olyan gyorsan, mint a bevonatok. Az anyag pedig PFAS-mentes, ami egyre fontosabb az ESG-kötelezettségek ellen dolgozó beszerzési csapatok számára.
3. Építési módszer: Miért nem megy át a varrás a hidrosztatikai teszten?
Az anyagválasztás nagyrészt egy zacskót biztosít a valódi víz alá merüléshez. Az építési módszer határozza meg, hogy valóban eljut-e oda.
Minden szöveten áthaladó varrótű lyukat hoz létre. A varratszalag megfelelően fedi a lyukakat a fröccsenésállóság érdekében, de tartós hidrosztatikus nyomás esetén a szalag ideiglenes megoldás. A tágulási és összehúzódási ciklusok, amelyek a túlnyomásos levegővel napmeleg körülmények között jönnek, a rendszeres használat mechanikai hajlításával kombinálva a szalagkötési vonalak fokozatos leválását okozzák. Az a táska, amely átmegy a kezdeti fröccsenési teszten, gyakran megbukik a hatodik havi megfelelőjét.
Extrém szárazzsákos gyártósoraink nem használnak varrást az elsődleges vízálló varratokon. Minden szerkezeti illesztés 27,12 MHz-es nagyfrekvenciás hegesztéssel készül.
A HF-hegesztés mögött meghúzódó fizika eltér a mechanikus rögzítéstől. Ha két 840D TPU panelt helyeznek el a hegesztőszerszám alá, az elektromágneses mező felkavarja a poliuretán molekulaszerkezetét az érintkezési felületen. Szabályozott pneumatikus nyomás alatt az anyagok elérik a lokalizált olvadt állapotot, és egyetlen folytonos anyagréteggé egyesülnek – nem kötődnek, hanem megolvadnak. Az így létrejövő kötésben nincs lyuk, nincs szalagél, nincs mechanikai feszültségkoncentráció. A roncsolásos vizsgálat során a hegesztett varratok következetesen meghibásodnak az alapszövetben, mielőtt maga a hegesztési vonal megadná magát. Ez az egyetlen olyan konstrukciós módszer, amelyik megbízhatóan túléli az ismételt 1,0 bar nyomású hidrosztatikus ciklusokat fokozatos leromlás nélkül.
Ugyanez az elv vonatkozik a hardvercsatolásra is. A D-gyűrűket, a MOLLE hevederrögzítési pontokat és a kötőelemeket a táska külső oldalán lévő TPU-erősítő foltokra hegesztik, nem pedig az elsődleges membránon keresztül varrják. A teherbíró képesség megmarad anélkül, hogy a vízálló akadályt valaha is áttörné.
4. Zárórendszerek: Roll-Top vs. légmentes cipzár a különböző terepi körülményekhez
A táska teste magas színvonalon megtervezhető, és még mindig alulteljesít, ha a zárórendszer nem egyezik. Két architektúrát kínálunk attól függően, hogy a végterméket hogyan fogják használni.
Expedíciós száraztáskákhoz, motorkerékpáros fartáskákhoz és olyan alkalmazásokhoz, ahol alacsony a hozzáférési gyakoriság, de a védelmi követelmények abszolútak, kiterjesztett TPU-val megerősített roll-top gallért használunk. Három precíz hajtás szorítja magához az anyagot, és a nagy teherbírású UTX-Duraflex csatok fenntartják ezt a tömörítést terhelés alatt is. Az így létrehozott mechanikus vízzárónak nincsenek mozgó alkatrészei, és nincs tömítéslebomlási útvonala – ugyanúgy működik az első és az ötszázadik napon.
Taktikai hátizsákokhoz, legyezős derékcsomagokhoz és minden olyan alkalmazáshoz, ahol a felhasználónak gyakori, gyors hozzáférésre van szüksége anélkül, hogy a táskát ki kell venni a vízből vagy le kell tenni, prémium légmentesen záródó cipzárrendszereket integrálunk. Ezek extrudált polimer záróelemeket használnak – a specifikációtól függően fogak nélküli vagy erős fogazatúak –, amelyek elég szorosan kapcsolódnak egymáshoz, hogy megakadályozzák a túlnyomásos levegő kijutását. Minden egyes cipzáros egységet külön-külön nyomáspróbálnak a beérkező minőségbiztosítási folyamatunk részeként, mielőtt a gyártásba kerül. A kamratesztünkön átmenő cipzár köré épített táska módosítás nélkül használható minősített lebegtetési segédeszközként.
A két rendszer közötti választás elsősorban nem esztétikai jellegű – ez a hozzáférési minta és a telepítési környezet függvénye. Ezen dolgozunk az OEM-ügyfelekkel a specifikáció szakaszában, így a záróelemek kiválasztását a tényleges terepi használat vezérli, nem pedig az, ami a legkönnyebben gyártható.
Mit jelent ez a márkák számára, akik értékelik a merülő szárazzsák-beszállítókat
A professzionális tengeri és extrém vízisportok kategóriában a termék meghibásodása nem csupán visszatérés, hanem biztonsági esemény. Az ezekhez az alkalmazásokhoz beszerzést végző beszerzési csoportok valódi elszámoltathatóságot vállalnak azért, hogy mi történik a területen, ami azt jelenti, hogy az ellenőrzési folyamatnak mélyebbre kell mennie, mint a szállító marketingnyelve.
Az 1,0 bar-os hidrosztatikus szabvány, a 840D TPU konstrukció és a HF hegesztett varrat architektúra nem független jellemzők – ezek egy rendszer, és minden egyes elem a többitől függ. Dongguan csapatunk házon belül fejleszti és érvényesíti ezeket a specifikációkat; a miénkVietnama gyártó létesítmények reprodukálják ezeket rezidens mérnöki felügyelet mellett. Ugyanaz a tesztprotokoll, amely átmegy egy prototípuson Dongguanban, megtisztítja a termelési egységeket Ho Si Minh-városban.
Ha egy merülő szárazzsákos vonalat épít, és szeretné megérteni, hogy valójában mit is takar a tervezés, akkor könnyen elérhetőek vagyunk.
Gyakran Ismételt Kérdések
1. kérdés: Megadhatunk könnyebb szövetsúlyt – 420D vagy 600D – egy csomagolható szárazzsákos projekthez?
Igen. A 840D szabványunk a sziklák, korallok vagy durva csónakfelületek kopásával kapcsolatos alkalmazásokhoz. Kerékpározáshoz, ultrakönnyű túrázáshoz vagy bármilyen súlyérzékeny projekthez K+F csapatunk HF hegesztett táskákat készít 420D TPU-ból vagy ultrakönnyű szil-nylonból. Az építési mód ugyanaz marad; a gyártási paraméterek melletti elköteleződés előtt ellenőrizzük a merülőképességet az alkalmazás által igényelt nyomási specifikáció alapján.
2. kérdés: Hogyan teszteli a varrás hosszú távú tartósságát UV és sós víz hatására?
A hidrosztatikus nyomásteszten túl Dongguan létesítményünk gyorsított időjárási ciklusokat futtat a prototípus varratokon – kombinált UV-sugárzás, magas páratartalom és sótelítettségi expozíció, amelyet úgy terveztek, hogy szimulálja a többéves tengeri használatot tömörített időben. Ilyen körülmények között teszteljük a TPU bevonat adhézióját, a hegesztési vonal integritását és a méretstabilitást, mielőtt jóváhagyjuk a gyártási konstrukciós specifikációt.
3. kérdés: A légmentesen záródó cipzárok valóban víz alá meríthetők, vagy csak a felszínen vízállóak?
Az extrém tengeri sorozatunkhoz megadott cipzárrendszereket egyedileg nyomáspróbával ellenőrizzük a teljes merülés érdekében, mielőtt gyártási készletünkbe kerülnének. Olyan alkalmazásokban használják őket, ahol a táska aktívan víz alá kerül – vízi járművek mögé húzva, folyók átkelésénél használják –, nem csak esőnek vagy fröccsenésnek kitéve. Ha egy cipzár bejövő alkatrészként nem megy át a nyomáspróbán, akkor nem kerül az általunk szállított táskába.
4. kérdés: Hozzáadható-e rögzítő hardver a vízálló membrán veszélyeztetése nélkül?
Igen, és ez az egyik olyan terület, ahol a mi építési módszerünk leginkább eltér a varrott alternatíváktól. Az összes D-gyűrű, rögzítési pont és a MOLLE rögzítőheveder HF-hegesztett TPU erősítőfoltokkal van rögzítve a táska külső felületén. Semmi sem szúrja át az elsődleges membránt. A tapaszok jelentős terhelést hordoznak – destruktív módon teszteljük őket – anélkül, hogy bármilyen utat hoznának létre a víz behatolásához a zacskó testébe.
