A szabadidős száraztáskák és a taktikai száraztáskák szinte teljesen azonosak a termékoldalon. Ugyanaz az alapforma, ugyanaz a fekete szín, és gyakran ugyanazok a vízálló állítások. Az állítások mögött meghúzódó műszaki követelmények – és mi történik, ha nem teljesülnek – ott az összehasonlítás véget ér.
Ha a rakomány egy 15 000 dolláros titkosított rádió, egy csapat trauma készlete vagy az egyetlen műholdas kommunikátor, amelyet a mentőegység szállít a hátországba, a varrás meghibásodása vagy a lezárás megsértése nem jelent garanciális igényt. Ez egy működési hiba, amelynek következményei nincsenek visszaküldési folyamattal. Az ezekhez az alkalmazásokhoz beszerzést végző beszerzési tisztviselők más kockázati szabvány szerint dolgoznak, mint a kültéri kereskedelmi vevők, és az építési előírásoknak ezt tükrözniük kell.
Ez a tanulmány három olyan forgatókönyvet fed le, ahol a szabványos kereskedelmi szárazzsák-konstrukció előre látható hibákat eredményez taktikai és SAR-körülmények között – és az ezeket megakadályozó műszaki előírásokat.
1. forgatókönyv: Tengeri kétéltű beillesztés – A zárórendszer mint taktikai sebezhetőség
Az RHIB beszúrása közben nagy szörfözés közben egy kommunikációs szakember titkosított rádiót visz egy tekercses PVC tasakban, amelyet egy szabványos kereskedelmi csatornán keresztül szereztek be. A táska megfelel az egység alapvető vízálló előírásainak. Közeledéskor egy hullám becsapódása elmozdítja a felcsavarható gallért. A pecsét eltörik. A sós víz eléri az elektronikát. A csapat megszakítja a kommunikációt a beillesztéskor.
A hiba semmilyen értelmes értelemben nem kezelői hiba. A roll-top zárak megbízhatóan működnek, ha a kezelőnek két keze szabadon van, egy pillanat a hajtási sorrend helyes végrehajtásához, a finommotoros vezérlés pedig egyenletes feszültséget fejt ki a gallérra a kihajlás előtt. A szörfözés teljes készletben, sötétben, időnyomás alatt mindhárom feltételt egyszerre kiküszöböli. A zárószerkezet olyan működési környezetet feltételez, amely nem létezik abban a pillanatban, amikor a tasakot ténylegesen le kell zárni.
Ez az a megkülönböztetés, ami számít a taktikai beszerzéseknél: az ellenőrzött körülmények között működő, de stressz hatására lebomló lezárás kötelezettség, nem specifikáció. A PVC mint héjanyag másodlagos problémát okoz a tengeri környezetben. A hosszan tartó sósvíz-expozíció, az UV-terhelés és az ismétlődő mechanikai hajlítás rontja a lágyítószereket, amelyek a PVC rugalmasságát biztosítják. Az az anyag, amely megfelelően teljesített a telepítési ciklus elején, három hónapos terepi használat után másképp viselkedik. A pótolhatatlan elektronikát szállító berendezések esetében ez a leromlási ablak nem elfogadható.
Szerkezeti szabvány: mechanikus légmentes zárás és 1,0 bar érvényesítés

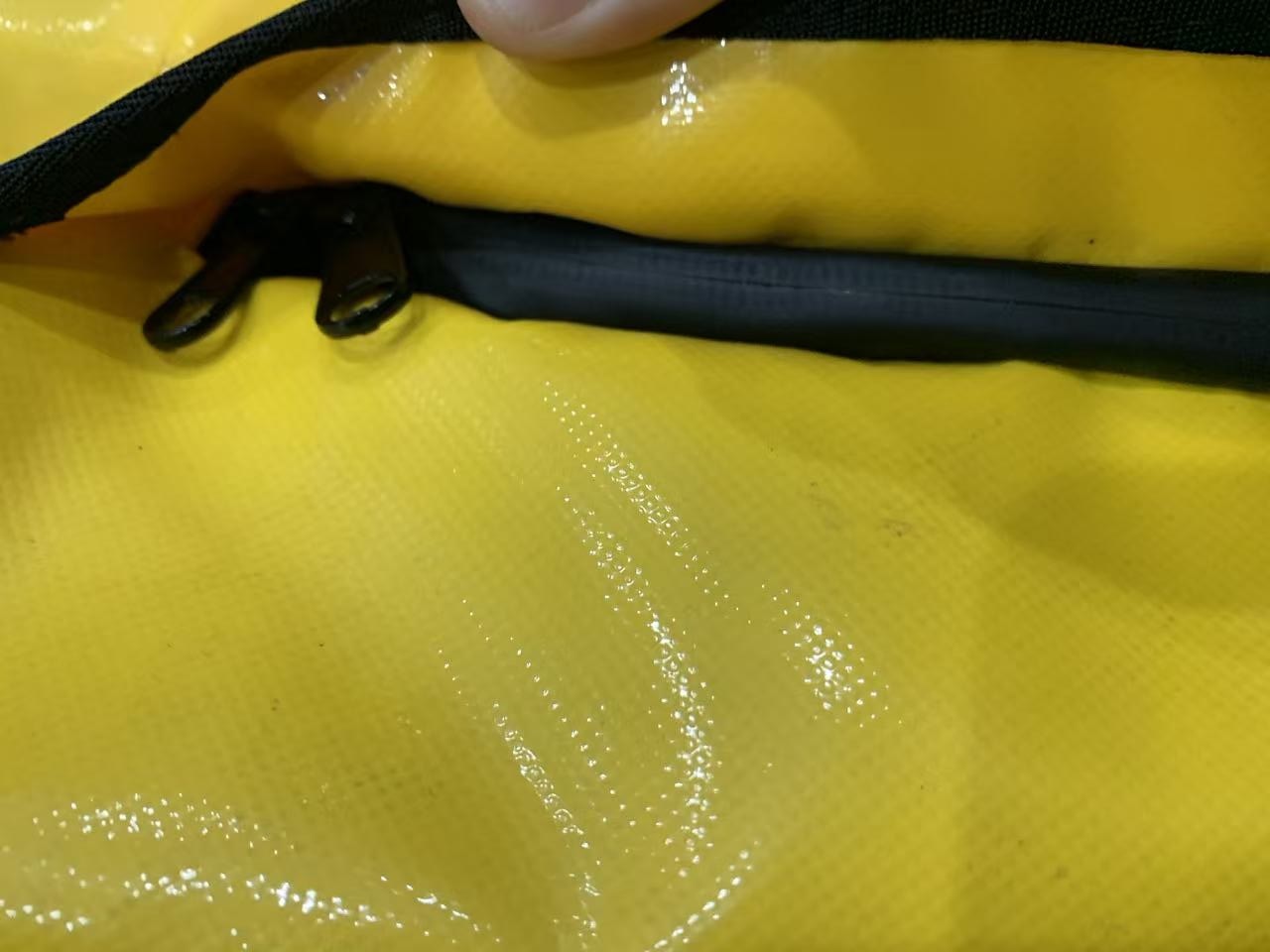

A légmentesen záródó cipzárrendszerek kiküszöbölik a kezelői végrehajtási változót. Ezek a záróelemek – az extrudált polimer síneket használva, amelyek mechanikusan egymásba kapcsolódnak egymásba kapcsolva – hermetikus tömítést hoznak létre a zárószerkezet kialakításának, nem pedig a kezelő technika minőségének függvényében. Nincs részlegesen lezárt állapot. A cipzár vagy be van zárva és légmentesen zárva, vagy nincs bezárva. Surf ütközés, hullámnyomás vagy ellenőrizetlen alámerülés hatására a tömítés nem mozdul el, mert nem tartja a helyén az összehajtott szövetfeszesség.
A 27,12 MHz-es RF-hegesztett varratokkal a táska testében kombinálva ez az architektúra 1,0 bar belső hidrosztatikus nyomást tart fenn mikrobuborékok kibocsátása nélkül. Egy bar egy 10 méteres vízoszlop nyomásának felel meg – jóval meghaladja a szörfözés dinamikus terheléseit, és megfelelő a szándékos víz alá merüléshez üzemi mélységben. Ugyanaz a konstrukció, amely túléli az alámerítést, túléli a vészhelyzeti flotációs eszközt is: a molekulárisan összeolvadt hegesztési zónák nem fújnak ki belső nyomás hatására, mivel nincs szerkezeti megszakadás, amely meghibásodást okozna.
Az ilyen alkalmazásokhoz használt cipzáras egységeket a gyártás megkezdése előtt egyedileg nyomáspróbával kell ellátni, mint bejövő alkatrészeket. Ugyanattól a szállítótól származó két cipzár-sorozat egyforma megjelenésű és nyomás alatt eltérően működhet; az eltérés csak vizsgálati körülmények között jelenik meg, szemrevételezéssel nem. Az egységenkénti bejövő tesztelés az egyetlen megbízható kapu.
2. forgatókönyv: Alpesi SAR kivonás – PVC-hiba nulla alatti üzemi körülmények között
Egy alpesi SAR-csapat -20°C-on hóviharban vesz részt áldozatmentesítésen. Az orvosnak szüksége van a trauma készletre egy PVC szárazzsákból. A táska órák óta a hidegben volt. A PVC, amely rugalmas volt a színpadon, most merev. Amikor az orvos erőt alkalmaz a zacskó kinyitásához, a külső héj egy hajtási vonal mentén eltörik. A trauma kit ki van téve a hóviharnak. A táska már nem működik.
A PVC hidegrepedése nem termékhiba vagy minőségellenőrzési hiba – ez egy előre látható anyagviselkedés, amelyet a PVC specifikációs lapjai elismernek. A PVC-nek környezeti hőmérsékleten rugalmasságát biztosító lágyítók fokozatosan vándorolnak ki a polimer mátrixból, ezt a folyamatot az UV-sugárzás és az ismételt hőciklus gyorsítja. Körülbelül -10°C alatt a PVC merevsége jelentősen megnő. -20°C alatt az anyag megrepedhet olyan hajlítófeszültség hatására, amelyet a terepi kezelés rutinszerűen okoz. Az alpesi SAR-műveletek ezen a hőmérsékleten magától értetődően működnek, nem pedig extrém körülmények között.
A hozzáférési probléma párhuzamosan működik. -20°C-on hóviharban az orvos expedíciós kesztyűt vagy vastag szigetelt kesztyűt visel. A finom motorvezérlés jelentősen csökken. A roll-top záráshoz a gallér teljes szélességében egyenletes behajtás, egyenletes csatfeszesség és két szabad kéz szükséges a megfelelő működéshez. Ilyen körülmények között a tizenöt másodpercig tartó lezárás hatvan másodpercet vesz igénybe – vagy a készlet kivétele utáni újrazáráskor nem sikerül megbízhatóan lezárni. A sürgősségi orvosi hozzáférés szempontjából ez az időbeli különbség és a megbízhatóság számít.
Szerkezeti szabvány: hideg időjárási TPU és kesztyűs kézi hozzáférés
A 840 Denier TPU-val bevont nylon -30°C-ig megőrzi teljes rugalmasságát, mivel elasztomer tulajdonságai inkább szerkezetiek, mint lágyítótól függenek. Az anyag nem változtatja meg jelentősen a viselkedést az alpesi SAR-műveletek hőmérséklet-tartományában. A nyáron repedés nélkül meghajló hajtásvonalak hóviharban is ugyanúgy teljesítenek. Meleg időben terhelés alatt álló hardverrögzítési pontok -20°C-on ugyanazt a terhelést tartják.
A 840D denier számláló kifejezetten az alpesi SAR-munka kopási körülményeire vonatkozik. A gránit felületek, a jégbevonatú sziklafalak, a görcsös élek és a repülõ vasalat mind olyan érintkezési feszültségeket keltenek, amelyek miatt az alacsonyabb denier szövetek nem maradnak fenn épségben. Egy alpesi csapat egyetlen felszerelést visz magával olyan terepre, ahol nem áll rendelkezésre csere; az anyagspecifikációnak beavatkozás nélkül kell kezelnie az érintkezési feltételek teljes skáláját.
A széles szájú, légmentesen záródó cipzáras hozzáférés a T-rúd húzófogantyújával közvetlenül megoldja a kesztyűs kézzel történő kezelés problémáját. A T-rúd megfelelő markolatfelületet biztosít a vastag szigetelt kesztyűk számára egykezes húzással. A cipzár irányonként egy mozdulattal nyílik és zár – nincs hajtogatási sorrend, nincs feszességállítás, nincs szükség kétkezesre. Az orvosi hozzáférés másodpercekig tart. A kivonás után az újrazárás másodpercekig tart. A hermetikus tömítés megmarad, függetlenül attól, hogy milyen gyorsan vagy erőteljesen működtetik a zárat.
3. forgatókönyv: Éjszakai műveletek – Hardver aláírás és teherhordó hiba
Egy katonai vállalkozó taktikai szárazzsákok gyártási sorozatát szállítja a specifikációnak megfelelően. A specifikáció fekete színt írt elő, a táskák pedig feketék. Az NVG-k szerinti telepítés előtti készlet felülvizsgálata során a beszerzési tiszt felfedezi, hogy a D-gyűrű vasalata polírozott acél, a csat felülete félig fényes polimer, a húzófülek pedig alacsony fényű bevonattal rendelkeznek, amely infravörös megvilágítás mellett is érzékelhető visszaverődést eredményez. A zacskók működési átvétele sikertelen.
Ez a meghibásodási minta elég gyakori ahhoz, hogy konzisztens oka van: a beszerzési specifikációt olyan emberek írták, akik soha nem dolgoztak éjszakai látás mellett, így az NVG-kompatibilitási követelmények, amelyek a kezelők számára természetesek, soha nem kerültek be az írott specifikációba. A kereskedelmi forgalomban kapható kültéri hardvereket a tartósság és a költséghatékonyság miatt határozták meg. A polírozott rozsdamentes D-gyűrűk és a félig fényes polimer csatok kiváló választások ezeknek a kritériumoknak. Nem kompatibilisek a taktikai éjszakai műveletekkel, és egyetlen gyár sem tér el a szokásos kereskedelmi hardvertől, hacsak a specifikáció kifejezetten nem követeli meg a nem tükröződő alternatívákat.
A teherhordó meghibásodás különálló és független probléma. A szabványos kereskedelmi száraztáska-konstrukció vállpántokat és fogantyúkat varr közvetlenül a vízálló héjmembránon keresztül. Ez két egyidejű problémát okoz: a tűperforációt a vízálló rétegen keresztül a rögzítési ponton, és a feszültségkoncentrációt kis számú öltési ponton terhelés alkalmazásakor. A betöltött taktikai készlet – lőszerek, akkumulátorok, kommunikációs berendezések és víz – súlya alatt ezek a rögzítési pontok jelentik az első szerkezeti meghibásodási helyeket. A heveder terhelés alatt válik le a táska testéről, jellemzően olyan pillanatban, amikor a kezelőnek nincs lehetősége megszólítani.
Építési szabvány: Nem tükröződő hardver és RF-hegesztett rögzítési pontok
A taktikai alkalmazásokhoz használt, tükröződésmentes hardverspecifikáció matt eloxált alumínium vagy vegyileg feketített acél D-gyűrűket, lapos, sötét polimer csatokat jelent olyan beszállítóktól, mint az ITW Nexus, és az összeszerelt terméken sehol nincsenek tükröződő felületek. Ahol márkajelzésre vagy azonosító jelölésekre van szükség, az infravörös sugárzást elnyelő tinták vagy vakdomborítás helyettesíti a fényvisszaverő szálat vagy a szabványos nyomatot. Ezeknek a specifikációknak kifejezetten szerepelniük kell a termékismertetőben, és gyártási mintákon kell ellenőrizni őket az NVG-nek megfelelő ellenőrzés során – a matt felületű termék nappali szemrevételezése nem erősíti meg az IR-megfelelőséget.

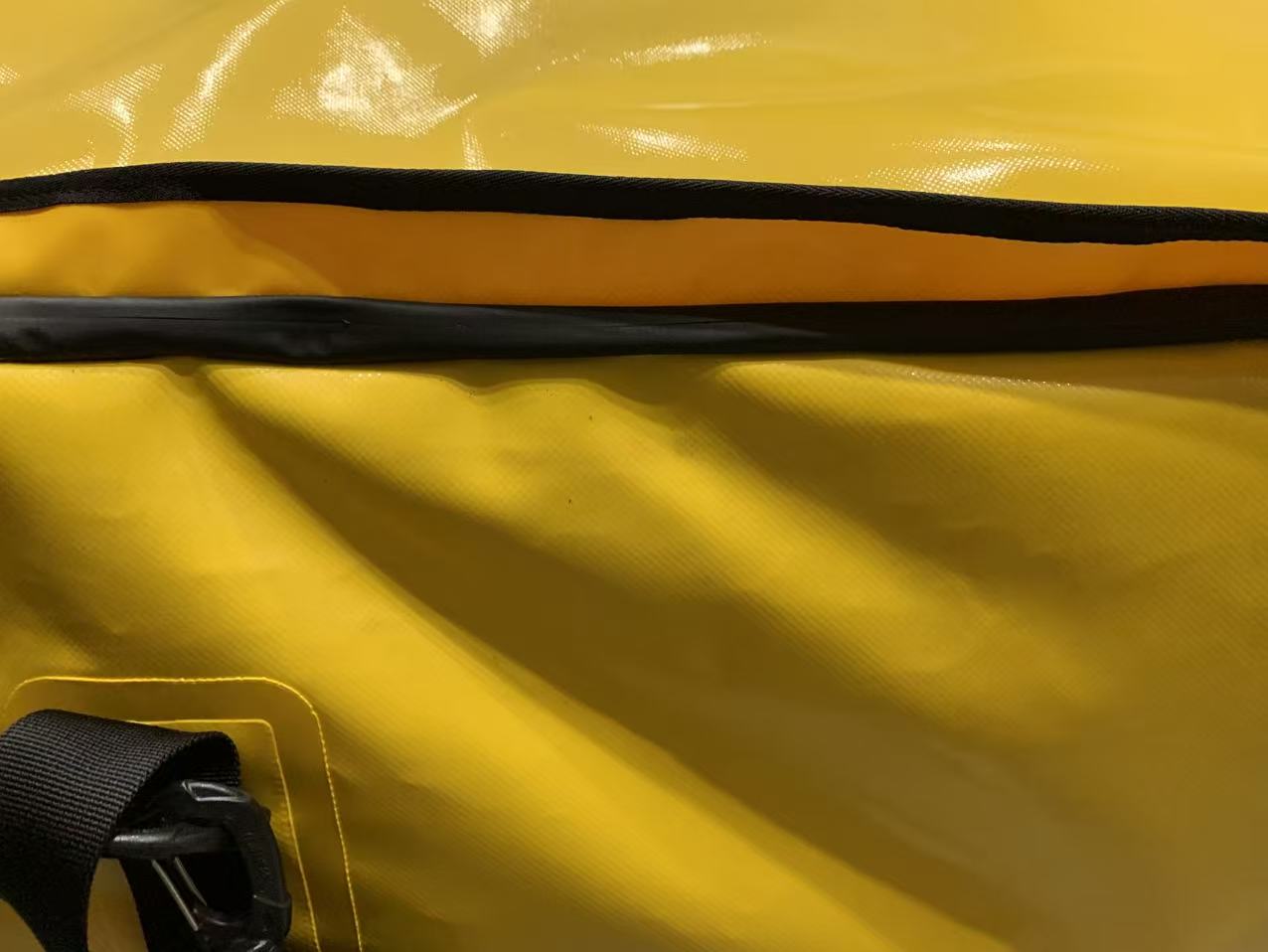

Az RF-hegesztett TPU horgonyfoltok helyettesítik az összes varrott hardver rögzítést a teherhordó pontokon. A folyamat: egy TPU-bevonatú nejlon megerősítő tapaszt, amelyet úgy méreteztek, hogy a várható terhelést a megfelelő felületen eloszlassák, RF-hegesztéssel a táska külsejére minden hardvercsatlakozási helyen. D-gyűrűk, fogantyúhurkok és MOLLE rögzítési pontok csatlakoznak a tapaszhoz. Az elsődleges héj membrán soha nem perforált. A roncsolásos terhelési vizsgálat során a hardver vagy a heveder meghibásodik, mielőtt a tapasz-héj hegesztési kötés létrejön – a rögzítési pont nem a szerkezeti gyenge láncszem.
A MOLLE hevederintegráció ugyanezt a logikát követi: RF-hegesztett csatornák a külső felületen, nem pedig varrott rögzítés, amely szivárgási utakat hoz létre a héjon keresztül. A táska szabványos MILSPEC tartozékokat fogad el anélkül, hogy meg kellene szereznie a MOLLE rögzítéséhez szükséges membránperforációkat.
Mire van szükség a taktikai beszerzéshez?egy OEM partner
A fenti három forgatókönyvnek közös a beszerzési hibamódja: a kereskedelmi kültéri alkalmazásokhoz megfelelő specifikációt alkalmaztak taktikai vagy SAR-kontextusban, ahol a különböző hibamódok számítanak. A konstrukció elég jól működött ahhoz, hogy megfeleljen az írott specifikációnak, és kudarcot vallott a helyszíni használat során, mert az írott specifikáció nem ragadta meg azt, amit a működési környezet megkövetel.
Ennek megakadályozásához olyan beszerzési specifikációkra van szükség, amelyek nem kereskedelmi termékkatalógusokból, hanem működési forgatókönyvekből épülnek fel. A mérnöki specifikációk, amelyek ezt a három forgatókönyvet kezelik –1,0 bar hidrosztatikai hitelesítésmechanikus légmentes zárással, 840D TPU dokumentált hideghőmérsékletű flexiós teszteléssel, RF-hegesztett teherhordó horgonyfoltokkal és NVG-ellenőrzött, nem tükröződő hardverrel – ezek mindegyike specifikus, tesztelhető és dokumentálható. A beszerzési megrendelésben szerepelnek, nem az utólagos műveleti jelentésben.
A taktikai vagy SAR-szárazzsákok OEM-partnereinek értékelésekor a megkülönböztető kérdések a következők: A cipzáras egységeket egyedileg vagy tételes mintavételezéssel nyomáspróbálják? Milyen hőmérsékleten érvényesítik a TPU flex specifikációt, és hogyan érvényesítik ezt a bejövő anyagtételeken, nem pedig a szállítói adatlapon? Előállíthatnak-e húzóerő vizsgálati adatokat RF-hegesztett horgonyfoltokhoz a gyártási mintákból? Szabványos katalóguscikkként raktároznak nem tükröződő taktikai hardvert, vagy ez egy speciális rendelésre készült alkatrész, aminek átfutási idő is van? Az ebben a kategóriában valódi képességekkel rendelkező gyártó minderre közvetlen operatív válaszokat kínál.
Gyakran Ismételt Kérdések
K: Miért részesítik előnyben a légmentesen záródó cipzárakat a taktikai száraztáskáknál a tekercses záródásnál?
V: Noha a roll-topok általános használatra alkalmasak, hajlamosak az emberi tévedésre – ha nem tekerik szorosan és szimmetrikusan, szivároghatnak, amikor teljesen alámerülnek. A légmentesen záródó cipzárak bolondbiztos, abszolút mechanikus tömítést biztosítanak, amely a nagy értékű elektronika védelméhez szükséges kétéltű behelyezéskor.
K: A TPU szárazzacskók ellenállnak-e a fagynak repedés nélkül?
V: Igen, a prémium hőre lágyuló poliuretán (TPU) megőrzi elasztomer rugalmasságátextrém hideg időjárási környezet, ellentétben a PVC-vel, amely törékennyé válik, és hajlamos a szétrepedésre vagy megrepedésre, ha fagypont alatti hőmérsékleten kezelik.
K: Hogyan javítja a rádiófrekvenciás hegesztés egy katonai hátizsák teherbíró képességét?
V: Ahelyett, hogy a nehéz pántokat közvetlenül a vízálló szöveten keresztül varrják (ami perforációkat és gyenge pontokat hoz létre), az RF hegesztés vastag TPU rögzítőlemezeket erősít a táska külső felületére. Ez a nehéz lőszerek vagy akkumulátorok súlyát szélesebb területen osztja el anélkül, hogy átütné a vízálló membránt.
