Egy puha hűvös hátizsák egyszerű ígéretet rejt magában: napokig fagyott jeget, és nem szivárog. Ezt az ígéretet nehezebb betartani, mint amilyennek hangzik – és az azt tartó termékek és a szinte mindig nem mindig két mérnöki döntésen múlik a szakadék: miből készül a hűtő, és hogyan állítják össze.
Miért kezdődik az anyagválasztás a béléssel, nem a héjjal?
A legtöbb vásárló kívülről értékeli a hűvösebb hátizsákokat – az anyag súlya, a külső felület, a heveder minősége. Ezek számítanak, de az alapteljesítményt a bélés határozza meg. Közvetlen érintkezésben van jéggel, élelmiszerrel és olvadt vízzel, órákon keresztül, és ez a felület az, amely vagy tartalmazza ezt a vizet, vagy hagyja, hogy elszabaduljon.
A prémium puha hűtő hátizsákok élelmiszer-minőségű TPU-t (hőre lágyuló poliuretán) használnak mind a külső héj, mind a belső burkolathoz. A választás nem önkényes.
Külsőleg a TPU a kopásállóság, a szúrásállóság és a rugalmas tartósság kombinációját kínálja, amelyhez a szabványos poliészter vagy nejlon bevonatok nem férnek hozzá hosszabb terepi használat során. Az egyenetlen terepen történő lerakással, a jármű rakterébe csomagolva vagy sűrű kefével szállított hűtő mechanikai feszültséget halmoz fel a felületén. A TPU felületi repedés vagy leválás nélkül kezeli a feszültséget – ez egy ismert hibamód az olcsóbb, hidegebb szöveteknél, amelyek vékonyabb bevonatot használnak a gyengébb alapszöveteknél.
A hőmérséklet viselkedése ugyanolyan fontos. A PVC, a vízálló kültéri termékek örökölt anyaga, törékennyé válik, és alacsony hőmérsékleten hajlamos a repedésre – ami ironikus problémát jelent a jég megtartására tervezett termékeknél. A TPU rugalmasságot biztosít széles hőmérsékleti tartományban, beleértve a hideg körülményeket is, amelyek pontosan akkor vannak, amikor a hidegebb hátizsák terhelés alatt áll. Az UV-sugárzásnak is jobban ellenáll, mint a PVC tartós napsugárzás mellett, ami a több évszakon keresztül kültéri környezetben használt termék esetében számít.
Kifejezetten a belső bélés esetében az élelmiszer-minőségi tanúsítvány nem marketingmegjelölés, hanem anyagspecifikáció. A bélésnek FDA-kompatibilisnek, BPA-mentesnek és antimikrobiálisnak kell lennie ahhoz, hogy élelmiszerekkel és italokkal közvetlenül érintkezzen. Ezek a követelmények jelentősen szűkítik az anyagválasztást, és kizárnak számos olyan olcsóbb alternatívát, amelyek egyébként megfelelnének az alapvető vízállósági teszten.
Hol hibásodnak meg a varrott hűtők, és miért szerkezeti
A költségvetési puha hűtők legkövetkezetesebb meghibásodási pontja nem a szigetelőhab és nem a cipzár, hanem a belső béléspanelek közötti varrat. A miértek megértéséhez meg kell nézni, hogy valójában mit tesz a varrás egy vízálló anyaggal.

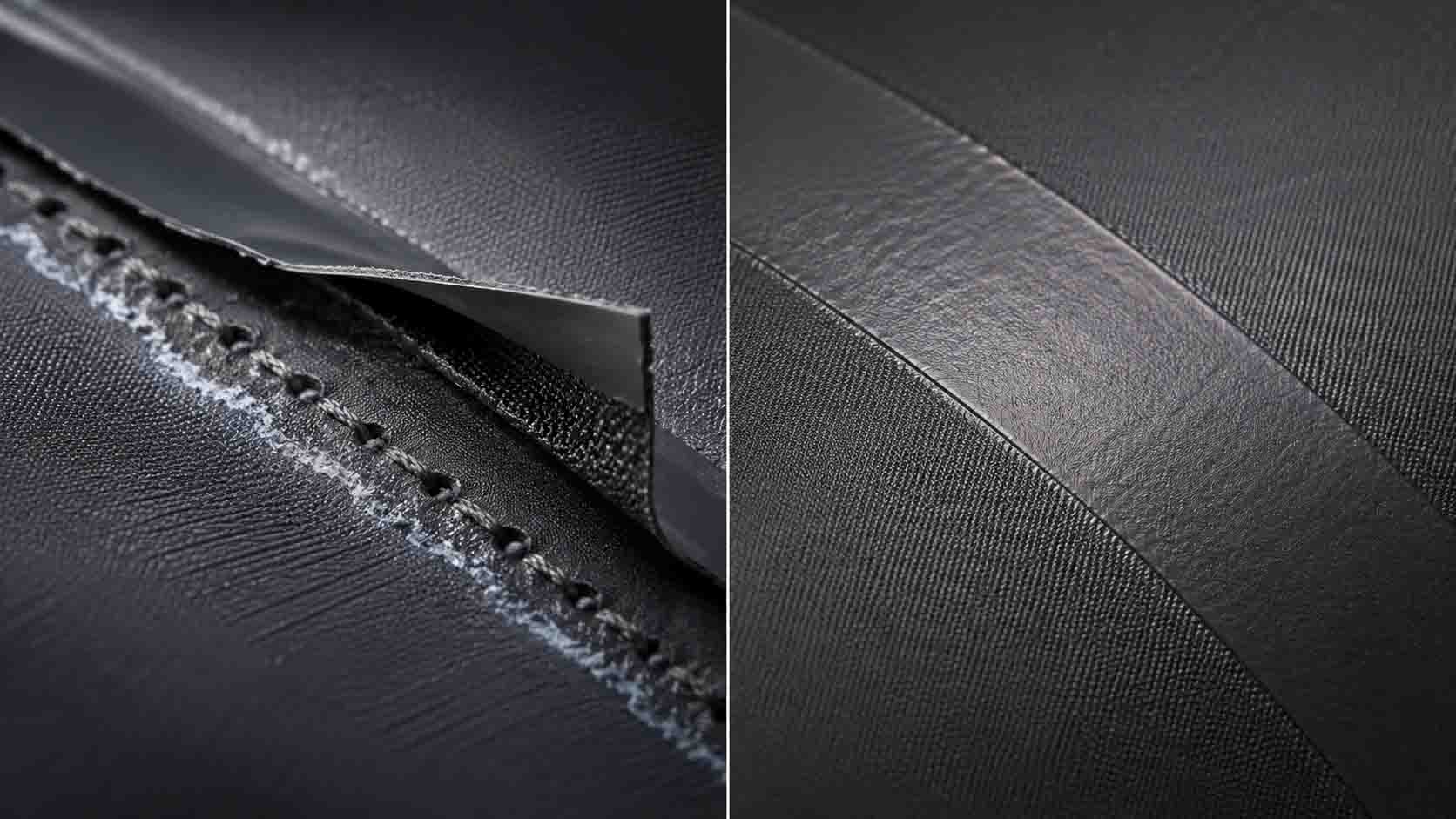

Az ipari varrás a szövetpaneleket úgy köti össze, hogy nagy sűrűséggel átvezeti a tűket. Minden tű áthaladása perforációt hoz létre a vízálló membránban. Egy tipikus varrás több száz ilyen perforációt eredményezhet a varrathossz méterenként. A gyártók ezt a varratokra ragasztott varratszalaggal oldják meg, amely eltakarja a lyukakat, és ideiglenesen helyreállítja a vízállóságot.
A probléma idővel és használati stressz hatására alakul ki. Az olvadt jeges víz a bélés varrataihoz ülve állandó hidrosztatikus nyomást hoz létre. A megrakott hátizsák hordozásának rugalmas ciklusai ismételten megmunkálják a szalagkötés széleit. A napsugárzás és a hőmérséklet ciklikussága fokozatosan rontja a szalag tapadását. Végül a szalag megemelkedik egy sarkon vagy szélén, a víz megtalálja alatta a tűlyukakat, és a bélés szivárog – nem katasztrofálisan, de tartósan, úgy, hogy egy napos kiránduláson tönkretesz egy zacskó élelmiszert, vagy eláztat egy csomag elektronikát.
Ez az építési módszer szerkezeti eredménye, nem pedig minőségellenőrzési hiba. A varratszalaggal varrott szerkezet olyan terméket eredményez, amely megfelel a kezdeti vízállósági vizsgálatnak. Nem tud megbízhatóan olyan terméket előállítani, amely ezt a teljesítményt a valódi használat során is megőrzi.
Nagyfrekvenciás hegesztés: Hogyan szűnik meg a varrathiba mód
A nagyfrekvenciás (HF) hegesztés – amelyet RF-hegesztésnek is neveznek – megoldja a varrásproblémát azáltal, hogy megváltoztatja a varrást.

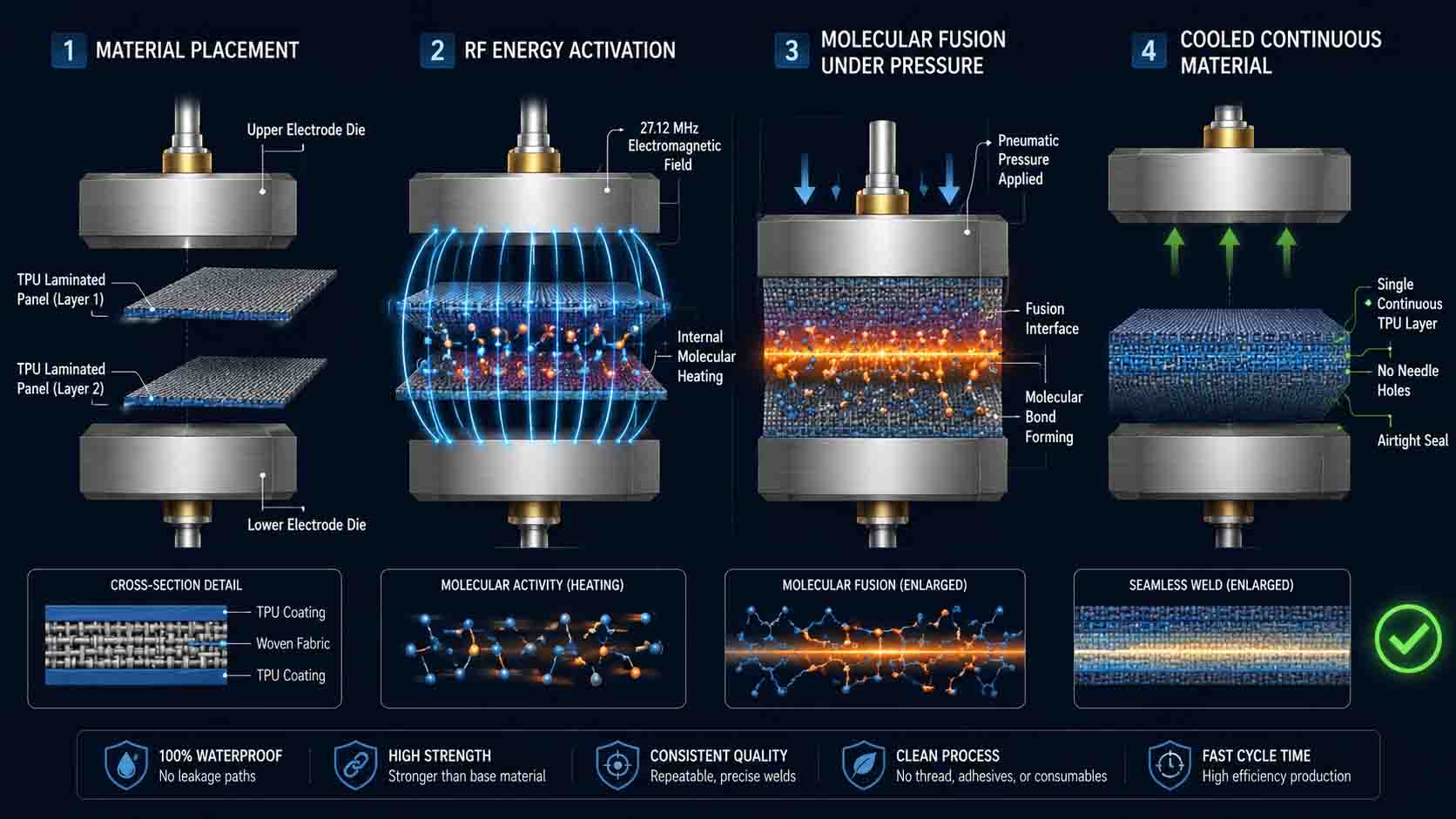

Ahelyett, hogy mechanikusan rögzítenének két TPU-panelt menettel, a HF-hegesztés elektromágneses energiát használ 27,12 MHz-en, hogy hőt hozzon létre a TPU anyagában a csatlakozási zónában. A váltakozó elektromágneses mező hatására a TPU-n belüli poláris molekulák gyorsan oszcillálnak, belső súrlódást és hőt termelve. Egyidejűleg alkalmazott pneumatikus nyomás hatására a két panel közötti határfelületen lévő anyag eléri a fúziós hőmérsékletét, és a rétegek molekuláris szinten egyesülnek.
Amikor az elektromágneses mezőt eltávolítják, és az anyag tartós nyomás alatt lehűl, a két panel egy folytonos anyagdarabká válik a hegesztési zónában. Nincs tűlyuk, nincs cérna, és nincs szalag, amely semmit sem takar. A varrás nincs lezárva – már nem létezik különálló szerkezetként. A nagyfrekvenciás hegesztésű lágyhűtő belső burkolata gyakorlatilag egyetlen vízzáró medence.
Gyakorlatilag ez azt jelenti, hogy az olvadt jeges víz olyan felületen ül, ahol nincsenek behatolási utak. Nincsenek megemelhető szalagélek, nincsenek nyomás alatt kinyitható öltési lyukak, és nincs olyan rontó mechanizmus, amely fokozatosan csökkenti a varrás teljesítményét a termék élettartama során. Egy hegesztési zóna, amely megtartja a vizet a termék szállításának napján, két évvel később is ugyanúgy tartja a vizet, feltéve, hogy az alapanyag fizikailag nem sérült.
Az építési módszer lehetővé teszi a hegesztett bélést kiegészítő légmentes cipzárrendszerek integrálását is. Ha egy megfelelően meghatározott vízzáró cipzárt használnak egy HF-hegesztett test mellett, akkor az eredmény egy olyan hűtő, amely oldalára billenthető, felfordítható vagy víz alá meríthető anélkül, hogy szivárogna – nem a gondos kezelés miatt, hanem azért, mert nincs szerkezeti út a víz kilépéséhez.
Laboratóriumi vizsgálatok: Hogyan érvényesíthetők a teljesítményre vonatkozó állítások
Az anyagspecifikációk és a konstrukciós módszerek határozzák meg, hogy egy hűvösebb hátizsák elvileg mire képes. A laboratóriumi vizsgálatok meghatározzák, hogy egy adott termék valóban teljesíti-e ezt a potenciált. A prémium puha hűtők esetében három vizsgálati protokoll a legkövetkezőbb.
Jégvisszatartási vizsgálat

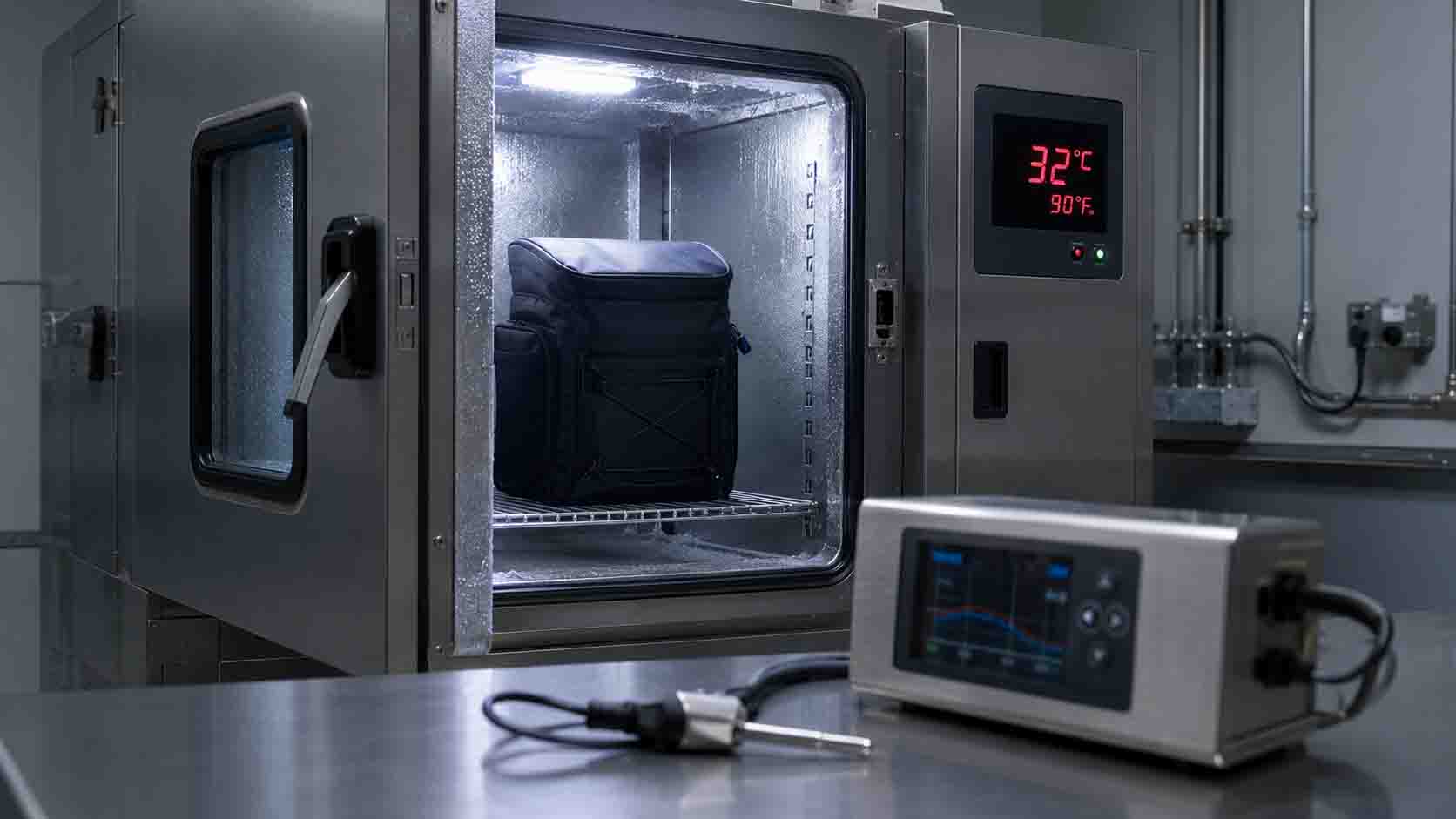

A jégvisszatartás a központi teljesítménykövetelmény minden hűtő esetében, és nagyon érzékeny a teszt lefutására. Az értelmes tesztelés során egy feltöltött hűtőt egy klímaszabályozott kamrában helyeznek el, ahol állandó környezeti hőmérséklet – jellemzően 32°C (90°F) vagy magasabb, ami a nyári csúcsviszonyokat szimulálja –, és méri, mennyi ideig marad fenn a szilárd jég. A zártcellás habszigetelést használó prémium konstrukció, HF hegesztett varratokkal és légmentes lezárásokkal kombinálva folyamatosan 48-72 órás jégtartást biztosít ilyen körülmények között, a hab vastagságától és a kezdeti jégterheléstől függően. Az alacsonyabb környezeti hőmérsékleten vagy előhűtött kamrákkal végzett tesztek hosszabb számokat adnak, amelyek nem tükrözik a valós kültéri használatot.
Hidrosztatikus nyomásvizsgálat
A varrat nyomás alatti integritását úgy tesztelik, hogy a lezárt hűtőt felfújják egy meghatározott belső nyomásra (bar-ban mérve), és ellenőrzik, hogy nem távozik-e levegő a varratzónákon vagy a zárórendszereken keresztül. A 10 méteres vízoszlop hidrosztatikai nyomásával egyenértékű 1,0 bar-os teszt a megfelelő szabvány a valódi kültéri használatra szánt termékeknél, beleértve az esetleges merülést is. Az IPX7 (1 méteres merülés 30 percig) és az IPX8 (tartós merülés 1 méteren túl) minősítést kamrateszttel kell ellenőrizni, nem pedig öntanúsítással. A HF hegesztett varratok folyamatosan 1,0 bar nyomáson tartanak; A ragasztószalaggal varrott varratok jellemzően 0,1 és 0,3 bar között hibásak ugyanazon vizsgálati protokoll mellett.
Drop and Load Testing
Egy teljesen megrakott puha hűtő hátizsák – jég, étel és ital együtt – 15-20 kilogrammot is nyomhat. A hevederrendszer, a vállpánt rögzítési pontjai és a fogantyúk normál használat során jelentős igénybevételnek vannak kitéve, és ez a feszültség a hegesztési vagy varratkötési pontokon összpontosul. A terhelési teszt a hordozórendszer maximális névleges súlyát alkalmazza, és ismétlődő leejtési ciklusoknak veti alá annak ellenőrzésére, hogy a rögzítési pontok nem fognak meghibásodni a szántóföldi használat során. Ez a vizsgálat különösen fontos a nagyfrekvenciás hegesztésű fogantyúk és hevederek rögzítésénél, ahol a hegesztési zónának meg kell tartania a teherhordó vasalatokat anélkül, hogy megerősítene, amit a varrás biztosít a szövet-hardver csatlakozásoknál.
Mit jelentenek ezek a mérnöki döntések az OEM beszerzés számára?
A prémium puha hűtő hátizsák és a pusztán annak látszó termék közötti teljesítménykülönbséget szinte teljes mértékben az anyagspecifikáció és az építési mód szakaszában hozott döntések határozzák meg – még azelőtt, hogy egyetlen egység készülne. Mire egy termék a piacon megjelenik, és a vásárlók visszaküldik azt szivárgó varratok vagy hibás jégvisszatartás miatt, ezek a döntések már zárva vannak.
A lágyhűtő-gyártó partnereket értékelő márkák számára konkrét kérdéseket kell feltenni: Milyen TPU-minőségeket használnak a béléshez, és rendelkeznek-e élelmiszer-minőségű tanúsítvánnyal? A varratok nagyfrekvenciás varratokat hegesztenek vagy szalaggal varrnak, és milyen nyomásra érvényesek a varratok? Hogyan néz ki valójában a jégvisszatartási teszt protokoll – környezeti hőmérséklet, időtartam és kezdeti terhelési feltételek? A hidrosztatikai vizsgálatot egységenként vagy tételenként végzik?
Az ebben a termékkategóriában valódi képességekkel rendelkező gyártó minderre egyértelmű választ ad. A puha hűtő hátizsák mögött meghúzódó tervezést, amely valóban teljesít, nem bonyolult megmagyarázni – ez csak specifikus, és a specifikusság pontosan az, ami elválasztja a támogatandó terméket a nem megfelelőtől.
