Hogyan írjunk műszaki csomagot vízálló táskához

A Sealock a kínai és vietnami gyárak vevői technológiai csomagjaiból fejleszt OEM vízálló zacskókat, amelyek MOQ-ja 300 darab, és 7–15 napon belül mintákat vesz. A technológiai csomag többet dönt egy projektről, mint bármely gyárral folytatott beszélgetésről: rögzíti, hogy mit takar az árajánlat, hogyan fog kinézni a minta, és mihez mérik a tömegtermelést. Hiányosan küldve átadja másnak azokat a döntéseket, amelyeket nem írt le. Ezt kell tartalmaznia egy vízálló táska műszaki csomagnak, beleértve az általános táska sablonokat is.

1. Mi történik minden hézaggal, amit elhagysz?

A vázlatokat fogadó gyár önmagában vizuális referenciával rendelkezik, de nincs gyártási utasítás, és minden meghatározatlan részletet feltevéssel tölt meg. Ez nem gondatlanság – a vonalnak tovább kell haladnia, úgyhogy valaki dönt.

Az anyagjegyzék a legvilágosabb példa. Ha hiányzik, az anyagbeszerzés a gyár döntése lesz, és a gyári beszerzés önállóan dönt a rendelkezésre állás és az árrés alapján, nem pedig a márka specifikációi alapján. Olyan táskát kap, amely megfelel a rajznak, és minden tekintetben különbözik a rajzon – a bevonat súlyától, a cipzár minőségétől, a heveder vastagságától, a fonaltól.

Ugyanez az elv magyarázza a harmadik mintakör leggyakoribb okát: nem egy gyenge gyár, hanem egy olyan nadrág, amely nyitva hagyta a cipzárt, a deniert vagy a hardvert. Ezeknek a hiányosságoknak a benyújtás előtti bezárása általában egy teljes felülvizsgálati ciklust takarít meg.

2. A fő szakaszok

Szakasz	Mit tartalmaz
Műszaki vázlatok	Elölről, hátulról, mindkét oldalról, alapról és belsőről, számozott feliratokkal
Anyagjegyzék	Minden anyag és alkatrész specifikációval, színreferenciával és egységenkénti mennyiséggel
Mérési specifikáció	Számozott mérési pontok, alapméretek és tűrések
Építési megjegyzések	Az egyes varratok összeillesztése, megerősítési pontok, lezárási mód
Vízálló és tesztspecifikáció	Célértékelés, vizsgálati módszer és elfogadási kritériumok – a szakasz általános sablonjai kimaradnak
Márkaépítés	Logo artwork, módszer, méret, elhelyezés és szín
Színvonalak	Színvonalonként egy oldal Pantone hivatkozásokkal minden alkatrészhez
Csomagolás és címkézés	Polizacskó, hangtag, ápolási címke, vonalkód, karton specifikáció
Felülvizsgálati napló	Minden változás dátummal és verziószámmal

3. Vázlatok: Mutasd meg minden oldalt, belülről is

Csak az elölnézet megadása a leggyakoribb kezdő hiba. Egy gyár nem tud egy mintát egy szögből vágni, a mintakészítőnek pedig látnia kell, hogyan találkozik minden panel a szomszédjával.

• Rajzolja meg elöl, hátul, mindkét oldalt, a talpat és a belsejét.A vízálló táskák belseje számít, mert a bélések, a belső zsebek és a laptophüvelyek azok, ahol a szervezettség találkozik a lezárt testtel.
• Számozza be a feliratokatés illessze ezeket a számokat a mérési táblázathoz és az anyagjegyzékhez.
• Alkatrészenként egy nevet használjon.Ugyanaz a komponens nem lehet „elülső heveder” az egyik oldalon, és „zárófül” a másik oldalon – az inkonzisztens elnevezés az, ahogyan egy gyár nem a megfelelő dolgot építi fel.
• Adja meg, hogy melyik rajz vezérliha két nézet ütközik, így az oldalsó és az alapnézetben eltérően látható betörésmélység nem válik találgatássá.
• Nagyítási részletek hozzáadásabármire, amit egy vonalas rajz nem tud gyorsan megmagyarázni – egy tekercses gallér, egy cipzáros vég, egy rögzítőfolt.

4. Az anyagjegyzék

Ez az a rész, amely a legközvetlenebbül szabályozza a költségeket és a minőséget. Vízálló zacskó esetén minden sornál meg kell adni:

• Kagylószövet— alapanyag és denier, bevonat típusa (PVC, TPU vagy PU), bevonat tömege vagy teljes GSM és felület. A Denier önmagában nem specifikáció; két „600D” feliratú szövet bevonata lényegesen eltérhet.
• Megerősítő panelek- alap, sarkok és rögzítési területek, gyakran nehezebb denierben, mint a test.
• Bezárás— a cipzár márkája, típusa és besorolása, vagy görgős gallér felépítése és merevítése.
• Hardver— csatok, D-gyűrűk, beállítók és szelepek, a minőséggel és a korrózióállóság szükségességével.
• Szövedék és cérna- szélesség, anyag és súly.
• Bélés és hab— sűrűség helyett vastagság, mivel az alacsony sűrűségű hab egy szezonon belül összenyomódik.
• Címkék, címkék és csomagolóelemek.

Minden sorban szerepeljen a színreferencia és a mértékegység. Az anyaglehetőségek és azok kompromisszumai az útmutatókban találhatókA TPU anyag előnyeiésPVC költség és teljesítmény.

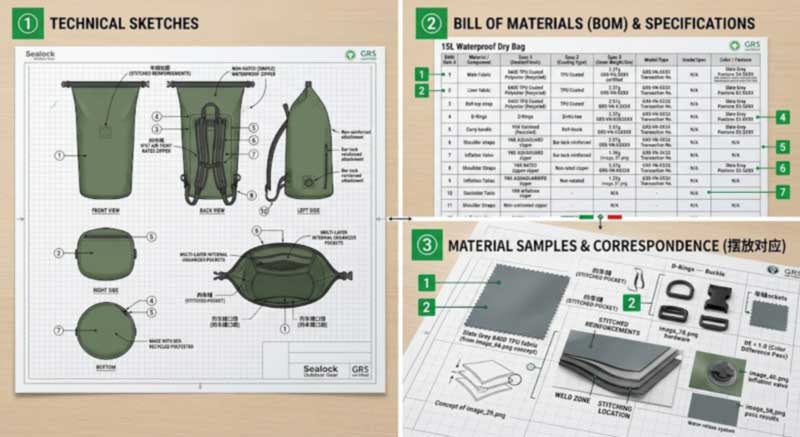

1. ábra: Anyagjegyzék nélkül a gyár választhatja ki az anyagokat – és a gyár a készlet és a nyereség alapján választja ki, nem a márka specifikációi alapján.

5. Mérések: Mondja meg pontosan, hol és hogyan

A "szélesség" nem olyan mérték, amikor a felső nyílás, a legszélesebb pont és az alap különbözik. Minden dimenziónak meghatározott mérési pontra van szüksége:

• Számozzon meg minden mérési pontota rajzon, és illessze az asztalhoz.
• Mondja el a feltételt— üresen mérve, megtöltve, laposra fektetve vagy állva. A puha táska mindegyikében más és más.
• A roll-top táskákhoz három kapacitást adjon meg:méret zárás előtt, méret háromszori tekercselés után, és ajánlott felhasználható térfogat. A névleges kapacitás mérése nyitott, és felhasználhatóként való közzététele "a leírtnál kisebb" hozamokat eredményez.
• Tartalmazza a szíj és a fogantyú méreteit— leejtési hossz, beállítási tartomány és rögzítési távolság.

A tűréshatárokat ott állítsa be, ahol fontosak, mint mindenhol. A logó helyzete, a párosított fogantyúk rögzítése és a cipzár igazítása általában szigorúbb ellenőrzést igényel, mint egy puha táska teljes szélessége. Az önkényes tűréshatárokat, amelyeket azért adtak meg, hogy a dokumentum technikainak tűnjön, általában figyelmen kívül hagyják – az első minta után állapodjon meg a reális számadatokban a gyárral.

6. A vízálló szakasz általános sablonjait hagyd ki

A legtöbb műszaki csomag sablonja ruházati cikkekhez vagy kézitáskákhoz készült, ahol a vízszigetelés nem teljesítménykövetelmény. Ehhez a kategóriához ez a követelmény, és saját oldalra van szüksége:

• Cél értékelés és mit jelent ez a termékre nézve.IPX6 esőre és permetezésre, IPX7 rövid merítésre, IPX8 tartós víz alá merítésre. Adja meg, hogy melyik, mert megváltoztatja a bezárást, az építést és a költségeket.
• Felépítési mód varratonként.Jelölje meg, mely varratok vannak hegesztve és melyek varrva. A hegesztett varratok vízálló állítást hordoznak; varrott varratok hevedereket, zsebeket és megerősítést építenek. Hibrid esetén a rajznak mindkettőt meg kell mutatnia. A kompromisszumokat az útmutató tartalmazzavarrott versus hegesztett konstrukció.
• Jegyzetek sorrendjeahol fontosak – teherhordó varrás, amelyet a vízálló tömítés létezése előtt végeztek el, és a lezárt test hardverelemeit hegesztett folttal rögzítik, nem pedig a membránon keresztül varrják.
• Vizsgálati módszer és elfogadási kritériumok.A készterméknek át kell mennie a teszten, annak időtartamával és állapotával – inkább töltve és lezárva, mint üresen.
• Az anyag hegeszthetősége.Ha saját szövetet ad meg, akkor a mintavétel előtt győződjön meg arról, hogy az egy hegeszthető bevonatú hőre lágyuló műanyag, nem pedig a mintavétel során.

7. Márkajelzés, szín és csomagolás

Az embléma utasításaihoz grafikára, módszerre, méretre, elhelyezésre és színre van szükség – vektoros formátumban, például AI, PDF vagy EPS, így veszteség nélkül méretezhető. A vízálló zacskóknál lapos, stabil panelen kell elhelyezni a varratoktól, csatoktól és a roll-top hajtási zónáktól mentesen, mert a hajlítási vagy kopási pályán lévő nyomok a módszertől függetlenül kopnak.

Adjon minden színvonalnak saját oldalt Pantone-referenciával minden alkatrészhez, nem csak a héjhoz, mivel a hevedernek, a cipzárszalagnak és a kötésnek is meg kell felelnie. És értékesítési csatornánként adja meg a csomagolást – sima polizsák és kartonjelek a forgalmazáshoz, vagy függőcímkék, ápolási címkék, vonalkódok és kiskereskedelmi dobozok a polcokon és a piacokon történő értékesítéshez. A csomagolási lehetőségeket az útmutató tartalmazzacsomagolás és kiskereskedelmi bemutatás.

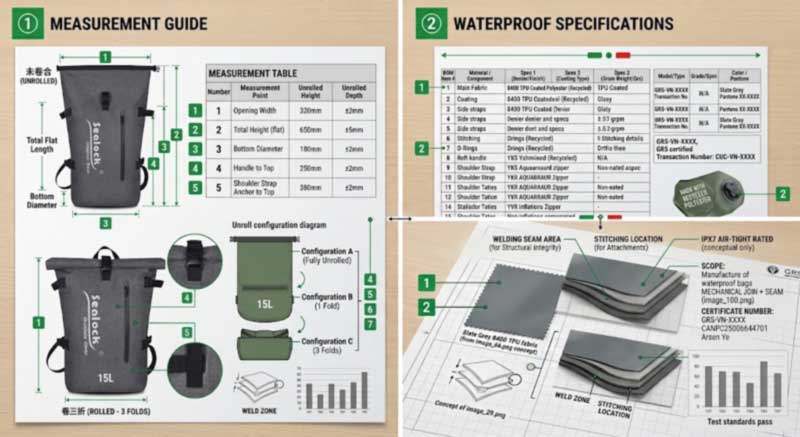

2. ábra: Három kapacitást kell megadni a feltekercselt zsákokhoz; a vízálló adatlapon egyértelműen fel kell tüntetni az egyes varratok felépítési és vizsgálati szabványait – ez az oldal nem szerepel az általános sablonban.

8. Megfelelőség és verzióellenőrzés

Két utolsó rész megakadályozza a csak később megjelenő problémákat.Megfelelőségi követelményeka célpiacra – a REACH az EU-ra, a 65. javaslat Kaliforniára és minden olyan újrahasznosított tartalomra vonatkozó állítás, amely mögött GRS-dokumentációra van szükség – inkább a technológiai csomaghoz tartozik, mint egy utólagos e-mailhez, mert befolyásolják az anyagválasztást. Az újrahasznosított tartalomra vonatkozó követelményeket az útmutató tartalmazzaGRS újrahasznosított vízálló zacskók.

Egy felülvizsgálati naplóminden változást dátummal és verziószámmal rögzít. Ha egy szíjat húsz milliméterrel meghosszabbítanak az első prototípus után, akkor a napló biztosítja a tömeges futtatást a frissített specifikációból, nem pedig egy elavult fájl – ez a különbség a helyes tároló és a felülírt rajzra épített több ezer egység között.

9. Nem kell egyedül megírnia

Sok vásárló kész műszaki csomag nélkül érkezik, és ez működőképes. A fizikai referenciaminta a leggyorsabb rövidke az összes közül, mivel a gyár közvetlenül ebből olvassa be a zsebek elrendezését, a záródást és a heveder kialakítását. A teljes körű szolgáltatást nyújtó gyártók technológiai csomagokat is fejlesztenek a mintafejlesztés részeként, és egy alkalmas gyártó felülvizsgálja az Önét, hogy jelezze a gyártási problémákat vagy javaslatot tegyen az építési változtatásokra, mielőtt bármit megvágnának.

Az számít, hogy a dokumentum létezik, és tömeges megállapodás előtt állapodtak meg. A minta jóváhagyását követően a műszaki csomag és az aláírt aranyminta együtt válik a gyártási standardtá, amelyhez minden tételhez mérni kell, az útmutatóban leírtak szerint.a következetesség átrendezése.

10. Platformok a Tech Pack felépítéséhez

Meglévő konstrukcióból kiindulva elkerülhető az új szerszámozás és lerövidül a fejlesztés. A prioritás helyett kategória szerint rendezve:

Kép	Modell	Kategória	Anyag	Értékelés	Termék oldal
	SL-D002	Szárazzsák, 5-63L	0,5 mm 500D PVC	IPX7	Kilátás
	SL-K099	Duffel, 40/60L	840D TPU	IPX7	Kilátás
	SL-E980	Ingázó hátizsák, 22L	600D TPU	IPX6	Kilátás
	SL-E119	Hátizsák, 20 literes	Kationos TPU kompozit	IPX8	Kilátás
	SL-C807	Motorkerékpár, 45 literes	500D PVC / 420D TPU	IPX6	Kilátás
	SL-E548	Horgászheveder, 8L	500D PVC	IPX7	Kilátás

A teljes kategória alatt találhatóvízálló táskák, száraz hátizsákok, ésszáraz zacskók.

11. Általános feltételek

A Sealock (YiFuLong Outdoor Gear Co., Ltd.) több mint 20 éve gyárt vízálló táskákat, és olyan nemzetközi kültéri márkák számára gyárt, mint az OSPREY, a KAILAS, a Helly Hansen, a SIMMS, az ORVIS és a West Marine.

• MOQ:300 db modellenként |Minták:7–15 nap |Tömeges:30-45 nap
• Logó:szitanyomás, hőátadás, hegesztett tapasz, gumifolt, hímzés – vektorgrafika szükséges
• Termelés:házon belüli 27,12 MHz-es nagyfrekvenciás hegesztés és ipari varrás, külön műhelyek ugyanazon a gyártószinten
• Berendezések:Dongguan, Kína | Ho Si Minh-város, Vietnam – bármelyik modell származási helye
• Tanúsítványok:ISO 9001, BSCI, SMETA, Sedex, HIGG, GRS, SCAN

Minden tétel lefuttatja az IQC-t, az IPQC-t, beleértve a mintahegesztési varratok leválasztási tesztjét a futás megkezdésekor, valamint az OQC-t AQL mintavétellel és az aranyminta összehasonlításával a jóváhagyott műszaki csomaggal.minőség-ellenőrzési szabványok a vízálló gyártáshoz.

12. GYIK

K: A gyár idézhet-e önmagában a vázlatokból?
V: Csak tájékoztató jelleggel. A vázlatok azt mutatják, hogy a táska hogyan néz ki, nem pedig azt, hogy miből készült vagy hogyan van összeillesztve, így a gyár a hiányosságokat saját feltételezéseivel pótolja. Az anyagjegyzék és a vízálló specifikáció az, ami a becslést pontos árajánlattá változtatja.

K: Mi a vízálló táska legfontosabb része?
V: Az anyagjegyzék és a vízálló specifikáció együtt. A BOM szabályozza a költségeket és az anyagminőséget; a vízálló oldal rögzíti a minősítést, mely varratok vannak hegesztve, és a teszten a kész táskának át kell mennie. Az általános táskasablonok általában az elsőt tartalmazzák, a másodikat pedig kihagyják.

K: Hogyan határozzuk meg a kapacitást egy roll-top táskán?
V: Három számjegyű – méret bezárás előtt, méret háromszori tekercselés után és ajánlott felhasználható térfogat. A névleges kapacitás mérése nyitott állapotban történik, és a felhasználhatóként való feltüntetése a megtérülések gyakori oka.

K: Szükségünk van tűrésre minden mérésnél?
V: Nem. Állítsa be őket ott, ahol a változatosság számít – a logó pozíciója, a páros fogantyúk rögzítése, a cipzárak elrendezése –, és tartsa valósághűen. A végleges számadatokat az első mintavétel után egyeztesse meg a gyárral, nehogy előre kitalálja őket.

K: Nincs műszaki csomagunk. Kezdhetjük még?
V: Igen. A fizikai referenciaminta gyakran a leggyorsabb, és a technológiai csomagok fejlesztése a mintavétel részeként kezelhető. Ami számít, az az, hogy a specifikációt a tömeges elõtt le kell írni és egyeztetni, így a gyártást a dokumentumhoz mérik, nem pedig a memóriához.

K: Miért számít a revíziónapló?
V: Mert minden, a mintavétel során végrehajtott változtatásnak el kell érnie a tömeget. Verziószámú rekord nélkül a gyártás egy korábbi fájlból indulhat – és több ezer egység épül fel megfelelően egy hetekkel korábban leváltott rajzra.
