Motorkerékpár vízálló táskagyár RF hegesztési technológiával

A Sealock saját 27,12 MHz-es rádiófrekvenciás hegesztéssel gyárt motorkerékpárokhoz vízálló táskákat kínai és vietnami gyárakban. A legtöbb vízálló terméken a hegesztésnek egy feladata van: távol tartja a vizet. A motorkerékpár-poggyászon kettő van – tömíti a karosszériát, és rögzít minden pántot, D-gyűrűt és rögzítőlapot, amely a megrakott táskát tartja a vibráló géphez. Ez a kettős, folyamatos vibráció alatti szerep teszi a hegesztési képességet a döntő gyári kérdéssé ebben a kategóriában.

1. Gyári profil

A Sealock (YiFuLong Outdoor Gear Co., Ltd.) több mint 20 éve gyárt hegesztett vízálló zsákokat, és nemzetközi kültéri és motorkerékpár-márkák számára gyárt, mint például a Benelli, a Helly Hansen, az OSPREY és a CHUMS.

• Berendezések:Dongguan, Kína | Ho Si Minh-város, Vietnam – bármelyik eredet bármely modellen elérhető
• Hegesztés:házon belüli RF hegesztés 27,12 MHz-en, ipari varrósorok mellett
• Kapacitás:akár 30 000 db/hó a roll-top poggyászsoron; 15.000 db/hó a faroktáska vonalakon
• Feltételek:MOQ 300 db modellenként (500 az egyoldalas nyeregtáskán), minták 7-15 nap, ömlesztett 30-45 nap, FOB Guangdong Shenzhenből
• Tanúsítványok:ISO 9001, BSCI, SMETA, HIGG, GRS, SCAN

2. Miért alkalmas az RF-hegesztés a motorkerékpár-poggyászanyagokhoz?

A rádiófrekvenciás hegesztés egy dielektromos folyamat: a 27,12 MHz-es nagyfrekvenciás elektromágneses tér az anyag belsejében gerjeszti a poláris molekulákat, így a hő belülről képződik, nem pedig kívülről. Mindkét réteg ugyanabban a pillanatban éri el a fúziós hőmérsékletet, és molekuláris szinten kötődik össze, és olyan varrat jön létre, amely jellemzően olyan erős, mint az alapanyag, vagy erősebb.

A folyamatnak van egy anyagi preferenciája, amely történetesen pontosan megfelel ennek a kategóriának. A rádiófrekvenciás hegesztés a legjobban a PVC- és PU-bevonatú szöveteken működik, amelyekből a motorkerékpár-poggyászok készülnek – hegesztett 500D PVC-ponyva a termékcsalád nagy részén, és TPU-laminát a prémium rétegen. Mindkettő poláris és tisztán hegesztett. Ez az elrendezés az oka annak, hogy a ponyvavilág legerősebb varratai RF hegesztéssel készülnek, nem pedig forró levegővel vagy ultrahanggal.

3. A hegesztőgép itt két munkát végez

A száraz zacskón a hegesztési varratok egy lezárt borítékot képeznek, és a felhasználó viszi azt. A motorkerékpár-poggyászon ugyanezek a hegesztési varratok hordozzák a terhelési útvonalat is. A táskát egy fogasléchez vagy fülkeüléshez rögzítik, névleges súlyáig terhelik – 8–12 kg a 45 literes farzsákon, 50 kg egy párosított nyeregtáska-készleten –, majd órákig tartó motor- és útvibrációnak vetik alá, amely minden rögzítési ponton folyamatosan működik.

Ennek a hegesztett ponyvatermékek jól bevált meghibásodási mintája miatt van jelentősége: a gyenge erősítési területek a leggyakoribb okok a terhet szállító ponyvaáruk meghibásodásához, nevezetesen a teherautó burkolataihoz és a rakomány rögzítéséhez. A motorkerékpár-poggyász ugyanabból az anyagból áll, ugyanolyan ciklikus igénybevétel alatt. Az a gyár, amely gyönyörű testvarratot hegeszt, de a rögzítési foltokat csak utólag kezeli, olyan zacskókat állít elő, amelyek szárazak maradnak, amíg egy horgony el nem enged.

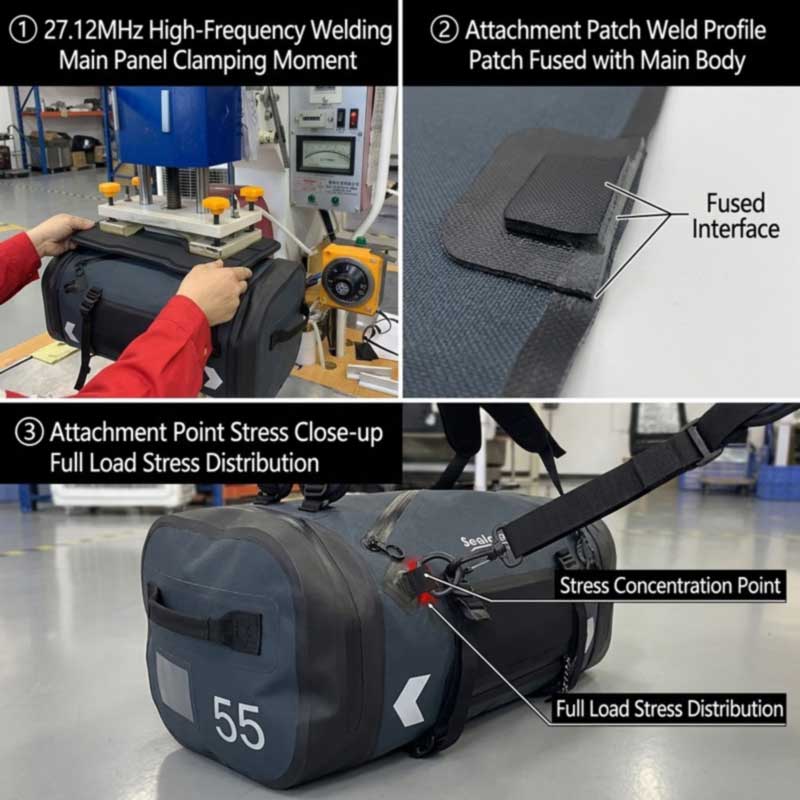

1. ábra: A motorkerékpár-táska hegesztései kettős tömítési és teherbírási funkciót látnak el – a függőpontos tapasz hegesztési minősége meghatározza a teljes táska élettartamát.

4. A rögzítő hardver rögzítése a héj átszúrása nélkül

Mindennek, amit egy motoros táska felszerel, egy lezárt testhez kell rögzíteni anélkül, hogy tűt szúrna át rajta. A módszer hegesztett megerősítő foltok: egy tapaszt rádiófrekvenciás hegesztéssel hegesztenek a test külső felületére, saját vízálló tömítést képezve a hegesztett felületen, és a teherhordó alkatrész ezen a folton, nem pedig a membránon ül. Az egész termékcsalád magában foglalja a horog- és hurkos rögzítőpaneleket, a nagy teherbírású nylon D-gyűrűket, a kompressziós és gyorskioldó hevederrögzítőket, a rendszámtábla-patch paneleket, a bungee-zsinórzárakat és a MOLLE-stílusú szempillacsíkokat.

A szerszámtervezés itt valóban működik. A hasonló alakú komponensek egyetlen szerszámmal hegeszthetők, és két vagy több alkatrész ragasztható egy feszültség alá a mindkettőn elhelyezett szerszámmal – ez az, ami miatt a foltok elhelyezése azonos marad az első egységtől az utolsóig, nem pedig a kezelő megítélése szerint.

5. Tükörpáros szerszámok kiegyensúlyozott nyeregtáskákhoz

A párosított nyeregtáskák olyan követelményt támasztanak, amivel egyetlen termék sem rendelkezik a sorozatban: a bal és a jobb oldali karosszéria méretei azonosnak kell lenniük, mert az egyenlőtlen térfogatok egyenlőtlen terheléshez vezetnek, az egyik oldalon nagyobb súlyt hordozó motorkerékpár pedig a nyomokban és az oldalszélben elbizonytalanodik. Ez inkább szerszámozási problémává, mint összeszerelési problémává teszi – a tükör alkatrészeket egymáshoz illesztett szerszámokra hegesztik, így mindkét oldal azonos méretre esik le a vonalról, és a 80 literes készlet oldalanként 40 literesre épül, és minden táska külön-külön levehető és önállóan használható.

6. Két paraméterkészlet a tartományban

A kínálat két anyagcsaládot ölel fel, és nem egyformán hegesztenek. A hegesztési paramétereket – teljesítmény, tartózkodási idő, nyomás és hűtési idő – külön minősítik az 500D PVC ponyvához és a TPU laminátumhoz, és újraminősítésre kerülnek, ha a szín vagy a szövettétel megváltozik, mivel a pigmentek, a töltőanyagok, a nedvesség és a vastagság mind megváltoztatják az anyag rádiófrekvenciás energia elnyelését. Különösen a vastagabb anyagoknál van szükség erősebb hegesztésekre és szigorúbb ellenőrzésre.

A prémium szint hozzáad egy harmadik esetet. Az SL-E984 55L ripstop TPU laminált anyagból készült, a testbe hegesztett légmentes, vízálló cipzárral, IPX7 besorolású, 1,27 kg-os – a cipzáras ülés sokkal igényesebb hegesztés, mint a sima varrat, mert a sínnek teljes hosszában mérethűnek kell maradnia, miközben tömített marad. Leválasztási teszteket végeznek a mintahegesztéseken minden futtatás elején, hogy megerősítsék a teljes összeolvadást, mielőtt a tétel továbbhaladna; a megfelelő hegesztés átszakítja az alapszövetet, nem pedig a felületen. A mögöttes folyamatot agyártási folyamat a vágástól az RF hegesztésig.

7. Vonaláramlás

• Bejövő ellenőrzés— a ponyva és a laminált bevonat konzisztenciájának, vastagságának és árnyalatának ellenőrzése; hardver és fényvisszaverő anyagok ellenőrizve.
• Vágás— a jelölőhöz vágott panelek, a páros termékekhez összevágott tükörpanelekkel.
• Branding és fényvisszaverő— logók és fényvisszaverők a lapos paneleken, miközben hozzáférhetők.
• Szerkezeti varrás— síklapokra épített teherhordó részegységek, mielőtt bármilyen vízálló tömítés létezne.
• RF hegesztés— 27,12 MHz-en hegesztett karosszéria varratok, megerősítő foltok, szerelőpanelek és cipzáras ülések.
• Hűtés— a hegesztett varratokat a kezelés előtt szabályozott hűtés alá kell helyezni, mivel a nyomás korai leengedése a gyenge hegesztések gyakori oka.
• Vágás és végső összeszerelés— a vaku eltávolítása, majd a csatok, hevederek és záróelemek felszerelése.
• Tesztelés és csomagolás— szivárgásvizsgálat, majd csomagolás a kartonra vonatkozó specifikáció szerint, PP zacskónként egy darab, kartononként 20 darab a farokzsáksorokon.

8. Vibráció köré épült tesztelés

Mert a horgonyok, nem pedig a szövet az, ami meghibásodik a motorkerékpár-poggyászon, és tesztelik a súlyokat feléjük. A több mint 1500 cikluson át tartó terhelési kerékpározás a rögzítőhevedereket, a D-gyűrűket és a fogantyúkat célozza meg, valamint a hegesztési varratok szakító- és tapadási szilárdságát, a part menti levegőnek és a sózott téli utaknak kitett hardverek sópermetét, a súrlódási ellenállást, a színtartósságot és a színkülönbséget. A vízállóság ellenőrzése merülési tesztként fut az IPX7 modelleknél és eső- és sugárvizsgálat az IPX6 esetében.

Minden tétel háromlépcsős vezérlést végez: IQC a bejövő ponyvákon, hardvereken és fényvisszaverő anyagokon; A hegesztési varratok és a rögzítési pontok építése folyamatban lévő IPQC, beleértve a leválasztási teszteket az indításkor; és OQC AQL mintavétellel, kötegelt teszteléssel és aláírt aranyminta összehasonlítással. A teljes ügyfél-ellenőrzési eljárás – kicsomagolás, vákuum-elszívás, 24 órás statikus pihentetés és légszivárgás-meghatározás – a végétől a végéig szemtanúi lehet, az SGS-en vagy a QIMA-n keresztül harmadik fél által végzett ellenőrzéssel. A szabványokat aminőség-ellenőrzési szabványok a vízálló gyártáshoz.

9. Ezen vonalakon készült termékek

A típusok, nem pedig prioritás szerint rendezett modellek:

Kép	Modell	Kapacitás	Anyag	Hegesztett konstrukció	Termék oldal
	SL-E984	55L	420D / 501D ripstop TPU	Hegesztett test + légmentes cipzáras ülés · IPX7 · fényvisszaverő panelek és csövek	Kilátás
	SL-C807	45L	500D PVC / 420D TPU	HF hegesztett varratok + hegesztett tépőzáras szerelőpanel · IPX6 · 8-12 kg névleges	Kilátás
	SL-C619	35/50L	500D PVC ponyva	HF hegesztett + PVC merevítő panelek, hegesztett D-gyűrűs horgonyok · IPX6	Kilátás
	80L-es nyeregtáskák	80L (40L × 2)	Hegesztett PVC	Tükörpárral hegesztett testek · 50 kg · kétoldalas fényvisszaverő	Kilátás
	60 literes nyeregtáskák	60L	Hegesztett PVC	Zökkenőmentesen hegesztett, mindkét oldala levehető · 50 kg	Kilátás
	SL-C629	40/60/90L	500D PVC ponyva	Hegesztett hátsó ülés / faroktartó táska · egy év garancia	Kilátás

A teljes kategória alatt találhatóvízálló táskák, duffelek, ésszáraz zacskók. A kategória tervezési követelményeit az útmutató tartalmazzakalandmárkák, és hogyan ellenőrizheti a gyár állításait aszállítóválasztási útmutató.

10. Egyedi fejlesztés

Az új geometriákhoz saját megmunkált szerszámokra van szükség, amelyeket külön kell feltüntetni, és a mintavétel megkezdése előtt meg kell építeni, és a szerszámokat úgy tervezték meg, hogy egy jó minta helyett több ezer egység megismételhetőségét biztosítsák. Ezen belül támogatott a vázlaton, mintán vagy célspecifikáción alapuló alapos fejlesztés – kapacitás, zárás típusa, rögzítési rendszer, beleértve a rack mintára vágott hátlapokat, szövetet és deniert, fényvisszaverő fedést és névleges terhelést. Vegye figyelembe, hogy az 55L-es háromutas modell megjelenését bejegyzett formatervezési minta szabadalom védi; Az OEM-partnerek külön eredeti fejlesztést kapnak, nem pedig védett műalkotások másolatait.

11. GYIK

K: Miért használnak rádiófrekvenciás hegesztést forró levegős hegesztés vagy varrás helyett?
V: Az RF hőt termel az anyag belsejében, így mindkét réteg egyidejűleg olvad össze, és általában olyan erős varrást hoz létre, mint az alapanyag, és megbízhatóan légmentesen zár. Kifejezetten PVC- és PU-bevonatú anyagokhoz is illik, amelyekből a motoros poggyász készül. A varrás perforálja a vízálló réteget, és olyan szalagra támaszkodik, amely hajlítással, hővel és kopással megemelkedik.

K: Hogyan rögzíthetők a hevederek és a D-gyűrűk, ha a testet nem lehet átvarrni?
V: Hegesztett erősítő foltokkal. A külső felületre egy tapasz van RF-hegesztéssel, amely saját vízálló tömítést képez az interfészen, és a teherhordó hardver nem a membránon, hanem a tapaszon helyezkedik el. A tépőzáras rögzítőpanelek, a MOLLE szalagok és a bungee horgonyok ugyanúgy rögzíthetők.

K: Valójában hol hibásodik meg a motorkerékpár-poggyász?
V: A megerősítési és rögzítési területeken, nem a panel közepén. A teherhordó ponyvatermékeken a gyenge megerősítés a kialakult meghibásodási minta, a motorkerékpáron fellépő vibráció pedig felgyorsítja azt. Ezért fontosabb itt a horgonyszerkezet és a rakománykerékpározás, mint bármely más vízálló táska esetében.

K: Hogyan tartja egyensúlyban a párosított nyeregtáskákat?
V: Szerszámozáson keresztül. A tükör alkatrészeket egymáshoz illesztett matricákra hegesztik, így mindkét test azonos méretre esik le a vezetékről – egy 80 literes készlet oldalanként 40 litert jelent. Az egyenlőtlen térfogatok egyenlőtlen terheléshez vezetnek, és az egyik oldalon nagyobb súlyt hordozó kerékpár ugrásban és oldalszélben bizonytalan.

K: A PVC és TPU modellek ugyanazokat a hegesztési beállításokat futtatják?
V: Nem. A paramétereket anyagcsaládonként külön minősítjük, és újraminősítjük, ha a szín vagy a szövettétel megváltozik, mivel a pigmentek, a töltőanyagok, a nedvesség és a vastagság mind megváltoztatják az anyag rádiófrekvenciás energia elnyelését. A vastagabb anyagok erősebb hegesztést és szorosabb ellenőrzést igényelnek.

K: Megrendelhetünk olyan formát, amely nem szerepel a katalógusban?
V: Igen. Egy új geometriának saját megmunkált szerszámra van szüksége, amelyet külön kell feltüntetni, és mintavétel előtt kell megépíteni, ami az alapos fejlesztés normális lépése. Ossza meg az indulási dátumot az érdeklődésen, hogy a szerszámozást és a mintavételt ütemezhesse hozzá.

Kérjen gyári felülvizsgálatot

A hegesztősor videós séta, hegesztési vizsgálati adatok, szerszámajánlatok vagy az Ön specifikációi szerint épített minta megtekintéséhezbeadni egy érdeklődést. A Sealock 24 órán belül válaszol a beszerzési megkeresésekre, a gyártás a kínai Dongguanból vagy a vietnami Ho Si Minh-városból történik.
